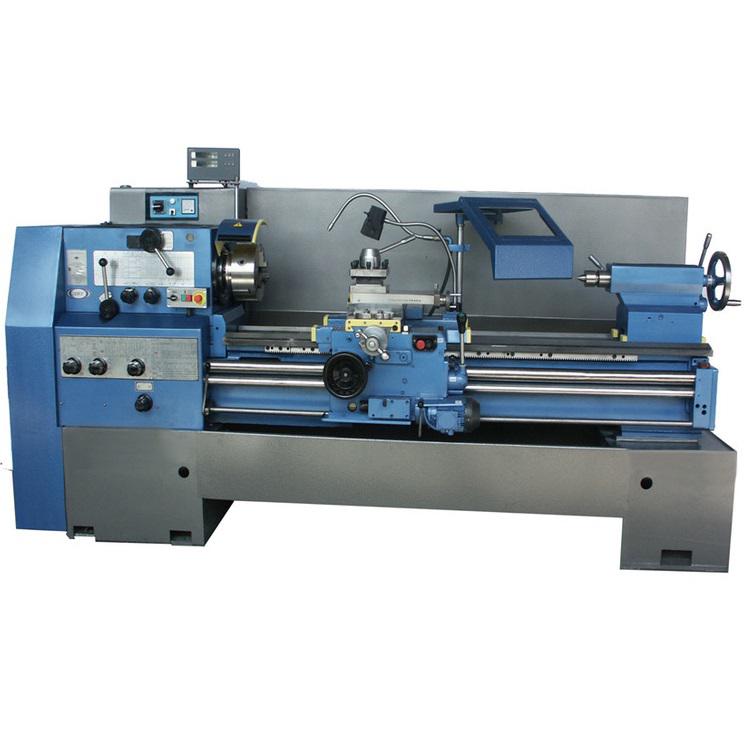

Токарно-винторезный станок 1В62Г 1000
Токарно-винторезный станок 1В62Г 1000 - Вега-Пром
Токарно-винторезный станок 1В62Г 1000

Заказать

0 руб.
Артикул: 110367

Станок используется для осуществления различных токарных работ. В том числе для нарезания на заготовках, устанавливаемых в центрах или патронах, метрической, дюймовой, модульной, питчевой резьб.

Особенности модели

  • Для изготовления всех основных частей использована высококачественная сталь.
  • Станок 1В62Г обеспечивает повышенную точность обработки благодаря термообработанным и шлифованным направляющим станинам, зубчатым колесам и валам.
  • Механическое разгрузочное устройство задней бабки обеспечивает плавность ее хода и легкость перемещения.
  • Установлена коробка передач и фартук с собственным приводом ускоренного перемещения суппорта и каретки. Это улучшает динамику работы станка на ускоренном ходу, позволяет без замены сменных зубчатых колес нарезать дюймовые резьбы 11 и 19 ниток на дюйм.
  • Фартук, коробка передач и коробка скоростей имеют автономную систему смазки.
  • Благодаря конструкции станка на шпиндельный узел можно устанавливать гидравлические, пневматические или электромеханические патроны для зажима заготовок.
Параметр Значение
Расстояние между центрами, мм 1000
Высота центров, мм 230
Максимальный диаметр обработки над станиной, мм 445
Максимальный диаметр обработки над суппортом, мм 220
Максимальный диаметр обработки в выемке станины, мм 620
Диаметр обрабатываемого прутка, мм 52
Диаметр циллиндрического отверстия в шпинделе, мм 54
Конец шпинделя №6 (по DIN 55027)
Конус шпинделя Морзе 6 (7032-0043) (ГОСТ 13214-79)
Центр в пиноли задней бабки Морзе 5
Ход пиноли, мм 150
Количество частот вращения (скоростей) шпинделя 24
Диапазон частот вращения шпинделя, об./мин. 10...1400
Ширина направляющих, мм 350
Число ступеней подач 50
Диапазон продольной подачи, мм/об. 0,04...24,6
Диапазон поперечной подачи, мм/об. 0,02...12,3
Шаг нарезаемой метрической резьбы (число ступеней), мм 0,5...224
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5...224
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 77...0,125
Шаг нарезаемой питчевой резьбы (число ступеней), питч 77...0,125
Ход поперечного суппорта, мм 280
Ход верхнего суппорта, мм 130
Класс точности Н
Мощность привода главного движения, кВт 7,5
Номинальное напряжение питания, В 380
Габаритные размеры, мм 2800 х 1190 х 1450
Масса, кг  2430
