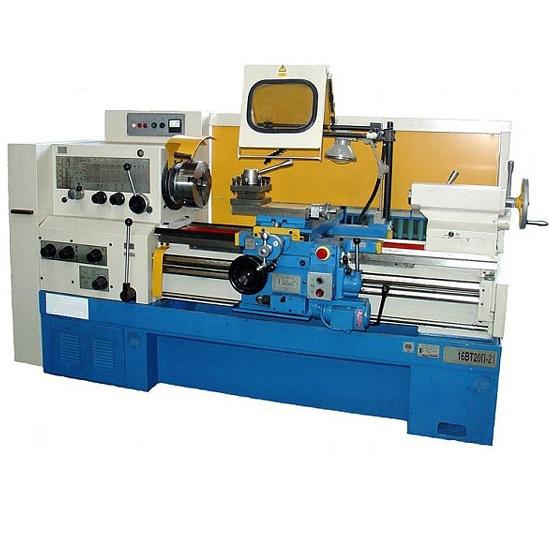

Токарно-винторезный станок 16ВТ20П-21
Токарно-винторезный станок 16ВТ20П-21 - Вега-Пром
Токарно-винторезный станок 16ВТ20П-21

Заказать

0 руб.
Артикул: 110371

Назначение:

Предназначен для выполнения широкого спектра токарных работ: операций наружного точения и растачивания внутренних цилиндрических и конических поверхностей, сверления, зенкерования и развётывания, а также нарезания наружных и внутренних метрических, дюймовых, модульных и питчивых резьб.

Особенности:

  • Конструкция станка и его технические характеристики обеспечивают высококачественную обработку деталей из различных материалов современным режущим инструментом на оптимальных режимах резания;
  • Высокоточный шпиндель с отверстием 57 мм.;
  • Жесткий резцедержатель на 4 позиции;
  • Термообработанные шлифованные направляющие станины, обеспечивающие длительный срок службы и повышенную точность обработки;
  • Механический фрикцион;
  • Пневмозагрузка задней бабки;
  • Фартук имеет собственный привод ускоренного перемещения каретки и суппорта, позволяет осуществлять работу по упорам с автоматическим отключением подачи при контакте с упором в момент увеличения нагрузки на реечной шестерне;
  • Коробка подач обладает высокой жесткостью кинематической цепи и позволяет производить нарезку резьб 11 и 19 ниток на дюйм без смены шестерен гитары;
  • Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Параметр Значение
Расстояние между центрами, мм. 1000
Максимальный диаметр обработки над станиной, мм. 500
Максимальный диаметр обработки над суппортом, мм. 275
Диаметр циллиндрического отверстия в шпинделе, мм. 57
Ход пиноли, мм. 150
Частота вращения шпинделя, мин -1 12,5...1600
Количество скоростей прямого вращения шпинделя 24
Количество скоростей обратного вращения шпинделя 12
Наибольший крутящий момент на шпинделе, Нм 100
Диапазон продольной подачи, мм./об. 0,05...2,8
Диапазон поперечной подачи, мм./об. 0,025...1,4
Количество подач суппорта 24 (продольных и поперечных)
Высота резца, установленного в резцедержателе, мм. 25
Шаг нарезаемой метрической резьбы (число ступеней), мм. 0,5...112
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0,5...112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 56...0,5
Шаг нарезаемой питчевой резьбы (число ступеней), питч 56...0,5
Наибольшая длина перемещения резцовых салазок суппорта, мм. 150
Наибольшее продольное перемещение каретки, мм. 935
Наибольшее поперечное перемещение каретки, мм. 285
Скорость быстрого продольного перемещения суппорта, м/мин. 3,8
Скорость быстрого поперечного перемещения суппорта, м/мин. 1,9
Класс точности П
Мощность привода главного движения, кВт 11,0
Номинальное напряжение питания, В 380
Габаритные размеры, мм. 2800 х 1265 х 1505
Масса, кг.  3000

Стандартная комплектация

  • Патрон 3-х кулачковый.
  • Центр вращающийся.
  • Центр с конусом Морзе 6.
  • Комплект ключей.
  • Шприц смазочный.

Комплектация за отдельную плату

  • Патрон поводковый 16ВТ20.92.000.
  • Люнет подвижный 16ВТ20.93.000.
  • Резцедержатель задний 16ВТ20.94.000.
  • Державка для центрового инструмента 16ВТ20.95.000.
  • Люнет втулочный 16ВТ20.96.000.
  • Упор микрометрический многопозиционный поперечного хода 16ВТ20.97.000.
  • Упор микрометрический поперечного хода 16ВТ20.98.000.
  • Упор микрометрический жесткий продольного хода 16ВТ20.99.000.
  • Люнет неподвижный 16ВТ20.101.000.
  • Комплект сменных зубчатых колес 16ВТ20.00.060-01. (для нарезания резьб напрямую)
