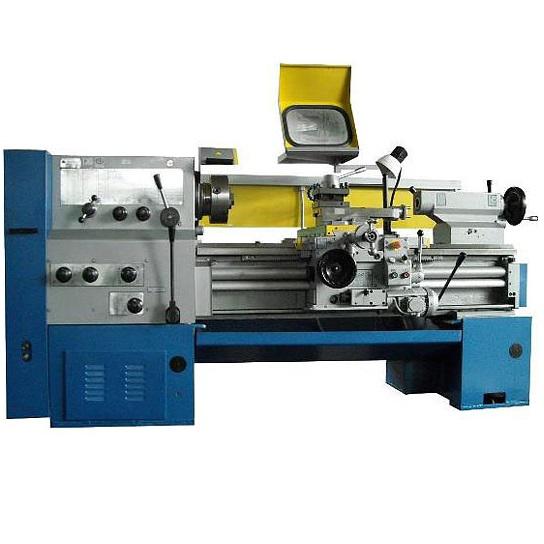

Токарно-винторезный станок ГС526У 1000
Токарно-винторезный станок ГС526У 1000 - Вега-Пром
Токарно-винторезный станок ГС526У 1000
0 руб.
Артикул: 110372

Вернем 2% стоимости товара любым удобным способом при 100% предоплате

Станок токарно-винтоезный ГС526У предназначен для выполнения разнообразных токарных работ и для нарезания резьб (метрической, модульной, дюймовой, питчевой) на заготовках из различных металлов и других материалов. Станок может применяться в различных отраслях промышленности на всевозможных операциях для обработки разных материалов.

Особенности модели

  • Станок класса точности П;
  • Оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
  • Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
  • "Пневморазгрузка" задней бабки;
  • Перемещение верхней части суппорта с резцедержателем производится вручную (в стандартной комплектации) или через механическую передачу (в комплектации механизированным приводом суппортной группы (индекс станка "М"));
  • Средняя часть суппорта может быть повернута на угол +/- 90o;
  • Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);
  • На базе данной модели возможно изготовление станка в различных исполнениях - с увеличенным диаметром отверстия в шпинделе; с увеличенным диаметром обработки; с механизированным приводом верхней части суппорта; с бесступенчатым регулированием частоты вращения шпинделя; с устройством цифровой индикации (УЦИ) и т.д.
Параметр Значение
Расстояние между центрами, мм 1000
Максимальный диаметр обработки над станиной, мм 500
Максимальный диаметр обработки над суппортом, мм 275
Максимальный диаметр обработки в выемке станины, мм 630*
Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм 235*
Диаметр циллиндрического отверстия в шпинделе, мм 55
Конус шпинделя Морзе 6 ГОСТ 13214
Конец шпинделя 6К ГОСТ 12593, фланец D=170 мм
Частота вращения шпинделя, мин -1 16...2000
Количество скоростей прямого вращения шпинделя 22
Количество скоростей обратного вращения шпинделя 22
Наибольший крутящий момент на шпинделе, Нм 1000
Число ступеней подач 24
Диапазон продольной подачи, мм/об. 0,05...2,8
Диапазон поперечной подачи, мм/об. 0,025...1,4
Скорость быстрого продольного перемещения суппорта, м/мин. 3,6
Скорость быстрого поперечного перемещения суппорта, м/мин. 1,8
Центр в пиноли задней бабки Морзе 5 ГОСТ 13214
Ход пиноли, мм 150
Высота резца, установленного в резцедержателе, мм макс. 25
Шаг нарезаемой метрической резьбы (число ступеней), мм 0.5...112
Шаг нарезаемой модульной резьбы (число ступеней), модуль 0.5...112
Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` 56...0.5
Шаг нарезаемой питчевой резьбы (число ступеней), питч 56...0.5
Класс точности П
Мощность привода главного движения, кВт 7.5 (11*)
Установленная суммарная мощность, кВт 8,05 (11,55)*
Номинальное напряжение питания, В 380
Габаритные размеры, мм 2800 х 1265 х 1305
Масса, кг 3100
* - специальное исполнение (заказ)

В зависимости от потребностей покупателя изготовление станка ГС526 возможно в различных исполнениях. Вариант исполнения указывается в виде индекса в конце наименования. Возможны следующие модификации.

  • «С». Станок оснащен сверлильно-фрезерным приспособлением, которое позволяет осуществлять фрезерные и сверлильные работы. А также нарезать резьбы на деталях, установленных на суппорте станке, под различными углами (ГС526УС).
  • «В». Станок имеет увеличенный наибольший диаметр (630 мм) обработки заготовки над станиной и суппорт (420мм) (ГС526УВ).
  • «Г». Станина станка снабжена выемкой (ГС526УГ).
  • «Д». Имеет увеличенный наибольший диаметр прутка, проходящего через отверстие в шпинделе -89 мм (ГС526УД).
  • «Е». Указывает на то, что станок соответствует требованиям безопасности Евросоюза.
  • «Л». Цена деления лимба поперечного перемещения составляет 0,02мм (ГС526УЛ).
  • «М». Привод верхней части суппорта механизирован (ГС526УМ).
  • «РЦ». Имеет устройство цифровой индексации, преобразователи линейных перемещений, бесступенчатое регулирование частоты вращения шпинделя (ГС526УРЦ).
  • «Ц». Станок имеет устройство цифровой индексации и преобразователи линейных перемещений (ГС526УЦ).

Индексы станков комбинируются и образуют станок требуемого оснащения.

Комплект поставки:
- Станок в сборе;
- Патрон 3-х кулачковый диам. 250 мм.;
- 086.5300.000 комплект сменных зубчатых колес:

- 086.5300.001 колесо зубчатое сменное Z=45; m =2;
- 086.5300.009 колесо зубчатое сменное Z=73; m =2;
- 086.5300.011 колесо зубчатое сменное Z=86; m =2;
- 086.5300.013 колесо зубчатое сменное Z=72; m =2;
- 086.5300.002 колесо зубчатое сменное Z=48; m =2;
- 086.5300.010 колесо зубчатое сменное Z=80; m =2.

- 086.6000.000 комплект инструмента – 1 шт.;
- 086.6002.000 ключ к электрошкафу – 1 шт.;
- техническая документация (руководство пользователя).


Дополнительная оснастка (поставляется за отдельную плату):

- 086.0400.000-01 суппорт с механическим приводом;
- 086.0500.000-01 каретка с механическим приводом суппорта;
- 086.5300.003 колесо зубчатое сменное Z=57; m =2;
- 086.5300.005 колесо зубчатое сменное Z=60; m =2;
- 086.5300.006 колесо зубчатое сменное Z=66; m =2;
- 086.5300.012 колесо зубчатое сменное Z=90; m =2.
- Втулки ГОСТ 13598:

- 6100-0143 (3/2) – 1 шт.;
- 6100-0146 (5/3) – 1 шт.;
- 6100-0147 (5/4) – 1 шт.

- Клинья ГОСТ 3025:

- 7851-0012 (1/2) – 1 шт.;
- 7851-0013 (3) – 1 шт.;
- 7851-0014 (4) – 1 шт.

- Оправка 6039-0009 ГОСТ 2682;
- Центр вращающийся А-1-5-Н ГОСТ 8742;
- Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
- Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
- 086.1900.000 патрон поводковый;
- 086.2200.000 упор микрометрический продольного хода;
- 086.2300.000 люнет подвижный;
- 086.2600.000 люнет неподвижный;
- ОК101.0000.000 опора клиновая – 4 шт.;
- 086.1700.000 резцедержатель задний;
- 086.1700.000 линейка конусная.
