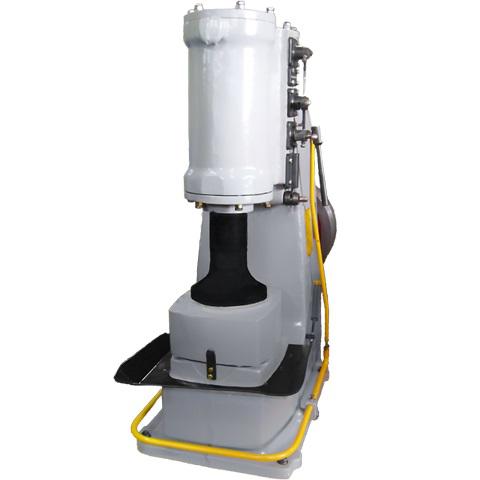

Молот ковочный пневматический МА4129
Молот ковочный пневматический МА4129 - Вега-Пром
Молот ковочный пневматический МА4129
Артикул: 110401

Молот ковочный пневматический МА4129 предназначен для горячей объемной штамповки поковок из черных, цветных металлов и сплавов.

На молотах можно штамповать детали и заготовки различных конфигураций, применяющиеся в промышленности. Конфигурация узлов и деталей ковочного молота обеспечивает удобную разборку и сборку его при ремонте. Надежность воздухораспределения и системы управления позволяет легко управлять молотами и получать удары различной энергии. Централизованная смазка обеспечивает надежную и бесперебойную работу молотов.

Ковочный молот пневматический не рекомендуется применять для штамповки в закрытых штампах, так как жесткие и эксцентричные удары при штамповке приводят к поломке бабы, буксы или станины молота.

Главными достоинствами молота данного типа являются:

  • высокие энергетические качества;
  • совершенная управляемость;
  • тонкая регулировка энергии удара (баба может наносить удары разной силы);
  • максимальное использование теплоты поковки благодаря большому числу ударов;
  • доступность для работы на молоте с трех сторон;
  • простота ухода за молотом.

Принцип действия

Перемещающиеся рабочий и компрессорный цилиндры приводят в движение бабу, которая производит ритмичные вертикальные удары по детали через одинаковые промежутки времени. Верхние и нижние полости рабочего и компрессорного цилиндра соединены попарно.
Рабочим телом в этой системе является сжатый воздух. Он поступает в компрессор из окружающей среды, а затем переходит в рабочий цилиндр. Компрессорный поршень осуществляет возвратно-поступательные движения, поочередно сжимая и расширяя воздух.
При перемещении поршня компрессора вниз баба поднимается, и опускается обратно при движении поршня вверх. Одноцилиндровые молоты оборудуются одним цилиндром, в котором происходит движение двух поршней.

Особенности конструкции

Молот ковочный (пневмомолот) имеет удобную и эргономичную конструкцию. Оборудование характеризуется высокой частотой ударов, точным дозированием металла и продуктивным использованием теплоты заготовки.

Базовая комплектация двухцилиндрового пневматического кузнечного молота состоит из станины, на которой размещены ключевые детали и узлы:

— падающие части

— пустотелая баба с бойком, соединенная с поршнем и со штоком;

— привод: состоит из электродвигателя, редуктора, шатуна, клиномерной передачи и кривошипно-шатунного механизма;

— центральный маслопровод;

— нижний боек, фиксирующий заготовку: прикреплен к плите;

— компрессорный цилиндр, осуществляющий обработку воздуха, поступающего из окружающей среды;

— рабочий цилиндр с поршнем, присоединенным к бабе или являющимся ее частью

Параметр Значение

Номинальный вес падающих частей, кг

80

Число ударов бойка в минуту

210

Эффективная кинетическая энергия падающих частей при ударе (не менее), кгм

140

Расстояние от оси бабы до станины, мм

300

Расстояние от зеркала нижнего бойка до нижней кромки боксы бабы, мм

370

Размер зеркала бойков, мм



- длина

130

- ширина

63

Высота зеркала нижнего бойка над уровнем пола, мм

800

Диаметр рабочего цилиндра, мм

250

Диаметр цилиндра компрессора, мм

260

Ход поршня компрессора, мм

210

Ход бабы (наибольший), мм

385

Оптимальное проковываемое сечение заготовки, мм



- квадратной стороной

60

- круглой - диаметром

80

Электродвигатель, кВт

7,5

Габаритные размеры, мм



- слева направо

1566

- спереди назад

790

- высота

1900

Масса, кг, не более

3100
