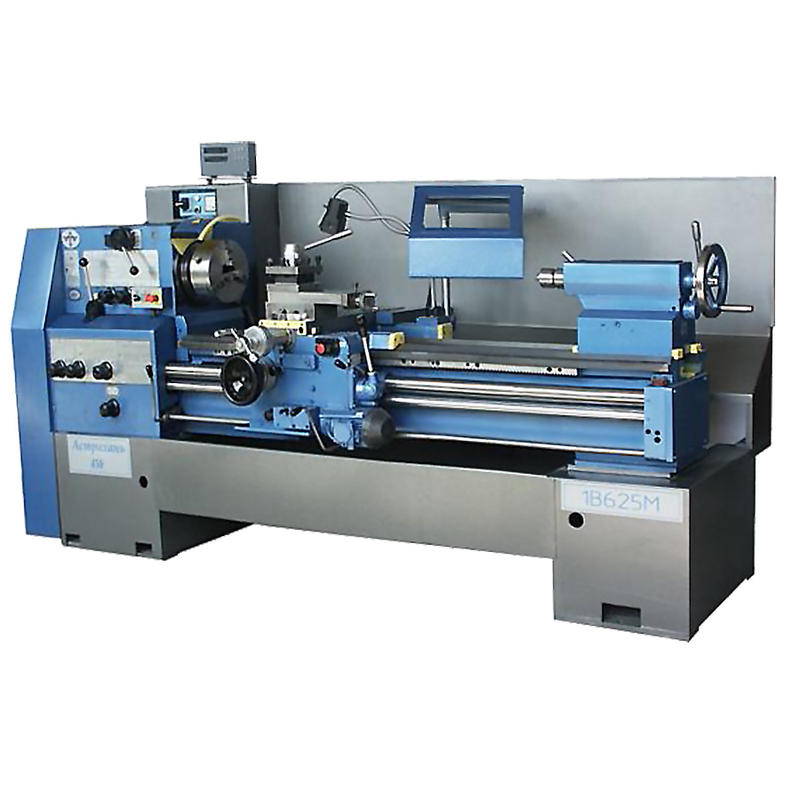

- Токарно-винторезный станок 1B625M4 (1500)
Станок токарно-винторезный 1В625М4 предназначен для выполнения разнообразных токарных работ, таких как, наружное и внутреннее точение цилиндрических поверхностей, сверление и растачивание отверстий, точение конусов и нарезание резьб: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Шпиндель станка имеет отверстие 102 мм, что значительно расширяет технологические возможности оборудования и позволяет обрабатывать длинномерные прутковые заготовки большого диаметра, установленные в патроне и расположенные в отверстии шпинделя. Серьезным преимуществом станка мод. 1В625М4 перед аналогичными станками других производителей является использование в конструкции шпиндельного узла дополнительной третьей опоры, что позволяет повысить жесткость, виброустойчивость шпинделя и улучшить эксплуатационные характеристики станка в целом. Патрон ф315 мм крепится к шпинделю через переходной фланец. Для удобства переключения скоростей вращения шпинделя имеется толчковый режим. Все основные части станка изготовлены из высококачественных материалов, что обеспечивает надежную работу и сохранение точности обработки в течение долгих лет. Станок может быть оснащен устройством цифровой индикации (УЦИ) по 2-м или 3-м координатам.
Станок оснащен фартуком со встроенным эл/двигателем ускоренных перемещений каретки и коробки подач, позволяющей без настройки гитары нарезать дюймовые резьбы с 9, 11, 14, 16 и 19 нитками на дюйм, электромагнитной муфтой.
Технические характеристики
Наименование параметра |
Значение для расстояний между центрами, мм |
||||
1000 |
1500 |
2000 |
3000 |
||
Класс точности по ГОСТ 8-82 |
H |
||||
Основные параметры: |
|||||
2.1 Наибольший диаметр обрабатываемой поверхности в мм |
|||||
- над станиной |
500 |
||||
- над суппортом |
300 |
||||
- в выемке станины |
780 |
||||
Наибольшая длина устанавливаемой заготовки в мм, не менее |
1000 |
1500 |
2000 |
3000 |
|
Наибольшая длина обрабатываемой поверхности в мм, не менее |
900 |
1400 |
1900 |
2900 |
|
Эффективная длина выемки (ГАПа) в мм |
276 |
||||
Конец шпинделя фланцевый (условный размер) по ГОСТ 12593-93 |
11 |
||||
Центр в шпинделе по ГОСТ 13214-79 |
110, 1:20 (Метр. 110) |
||||
Диаметр цилиндрического отверстия в шпинделе в мм, не менее |
102 |
||||
Высота устанавливаемого резца в мм, не менее |
25 |
||||
Дополнительные размеры и параметры: |
|||||
Центр в пиноли задней бабки по ГОСТ 13214-79 |
7032-0039 (Морзе 5) |
||||
Наибольшая длина перемещения в мм, не менее |
|||||
- каретки |
760 1280 1780 2780 |
||||
- нижнего суппорта |
250 |
||||
- верхнего суппорта |
100 |
||||
- пиноли |
150 |
||||
- задней бабки (поперечное смещение) |
±15 |
||||
Наибольший угол поворота верхнего суппорта, град. |
±45 |
||||
Цена деления шкалы отчета перемещений, мм |
|||||
- каретки (по нониусу) |
1,0 |
||||
нижнего суппорта (удвоенное перемещение, т.е. изменение диаметра заготовки) |
0,1 |
||||
- верхнего суппорта |
0,1 |
||||
- пиноли (по нониусу) |
5 (0,05) |
||||
Цена деления шкалы поворота верхнего суппорта, град. |
1 |
||||
Пределы частот вращения шпинделя, мин-1 |
39-1700 |
||||
Количество частот вращения шпинделя: |
|||||
- прямого вращения |
12 |
||||
- обратного вращения |
12 |
||||
Пределы рабочих подач суппорта, мм/об.: |
|||||
- продольных |
0,082-1,586 |
||||
- поперечных |
0,027-0,529 |
||||
Пределы параметров нарезаемых резьб при основном наборе сменных колес, не менее: |
|||||
- метрических, шаг, мм |
1,0-12 |
||||
- модульных, шаг, модулей |
0,25-3,0 |
||||
- дюймовых, число ниток на дюйм |
2,0-24 |
||||
- питчевых, питчей |
7,0-96 |
||||
Скорость быстрого перемещения суппорта, мм/мин.,не менее |
|||||
- продольного |
4,0 |
||||
- поперечного |
2,0 |
||||
Мощность привода главного движения, кВт |
7,5 |
||||
Суммарная мощность электродвигателей, установленных на станке, кВт |
7,875 |
||||
Габаритные размеры, мм |
|||||
- длина |
2567 |
3087 |
3587 |
4587 |
|
- ширина |
1063 |
1063 |
1063 |
1063 |
|
- высота |
1510 |
1510 |
1510 |
1510 |
|
Масса, кг |
2290 |
2460 |
2760 |
3420 |
ВХОДЯТ В КОМПЛЕКТ
- литая станина;
- литые корпуса передней бабки, быстрозажимной задней бабки, суппортов, коробки подач;
- двигатель шпинделя 7,5 кВт;
- система подачи СОЖ;
- светильник местного освещения;
- защитное ограждение патрона, суппорта;
- резцедержатель 4-х позиционный;
- электрический шкаф сэлектроаппаратурой (ввод питания 3Ф, 380В, 50 Гц);
- 3-х кулачковый токарный самоцентрирующийся патрон Ø315 мм;
- переходная втулка и упорный центр шпинделя;
- клиновые опоры для установки станка;
- ящик принадлежностей с ключами для обслуживания станка;
- руководство по эксплуатации.
ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ
|
|
2. Люнет неподвижный Ø 20-130 | |
3. Люнет подвижный Ø 20-80 | |
4. Конусная линейка |
-
