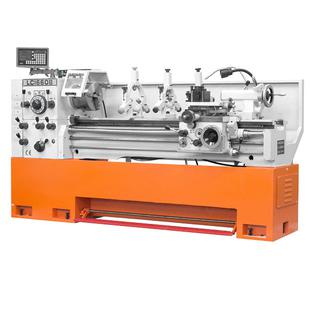

Токарно-винторезный станок LC-1660B DRO
Токарно-винторезный станок LC-1660B DRO - Вега-Пром
Токарно-винторезный станок LC-1660B DRO

Заказать

0 руб.
Артикул: 110386

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

  • Закаленные и отшлифованные направляющие станины
  • Съемный мостик (gap)
  • Механизм привода шпинделя работает в масляной ванне
  • Защитный кожух ходового винта
  • Регулируемая задняя бабка для точения конусов
  • Шкала на пиноли и маховике задней бабки
  • Лимб для нарезания резьбы
  • Автоподача продольная и поперечная
  • Массивная станина из серого чугуна

Подготовка фундамента и фундаментный план

Для установки станка необходим бетонный фундамент толщиной не менее200 ммили покрытие, способное выдерживать нагрузку до 800 кг/м². Возможна установка на виброопоры.

Параметр Значение

Диаметр обточки над станиной

400 мм

Макс. Ø вращения (съемный мостик)

590 мм

Ø обточки над   поперечным суппортом

210 мм

Расстояние   между центрами

1500 мм

Высота  центров

300   мм

Частота   вращения шпинделя, 12

40-1600 мм/об

Конус   шпинделя

MT-6

Присоединение   шпинделя, Camlock

D1-8

Проходное   отверстие шпинделя

80   мм

Максимальный   размер инструмента

20х20   мм

Ход   поперечного суппорта

170 мм

Ход   верхнего суппорта

100 мм

Продольная   подача,

0,059-0,831 мм/об

Поперечная   подача,

0,019-0,271 мм/об

Метрическая   резьба, 21

0,5-7   мм

Дюймовая   резьба, 32

4-56   TPI

Модульная   резьба,21

0,5-7   мм

Питчевая   резьба,32

5-56   DP

Пиноль   задней бабки

MT-4

Диаметр   пиноли задней бабки

55   мм

Диаметр   и шаг винта подачи

32/6   мм

Ход   пиноли задней бабки

 150 мм

Расстояние   между направляющими

 200 мм

Потребляемая   мощность

5,5   кВт

Напряжение   питания

380   В

Габаритные   размеры

2240×920×1650

Масса нетто/брутто

2000/2200 кг

Комплект поставки*

1)     3-х кулачковый патрон диаметром Ø250 мм

2)     4-х кулачковая планшайба Ø400 мм

3)      Быстросменный резцедержатель со сменными резцовыми блоками

4)     4-х кулачковый патрон Ø250 мм

5)     Комплект обратных кулачков

6)     Неподвижный люнет

7)     Подвижный люнет

8)     2 невращающихся центра МТ-3

9)     Вращающийся центр МТ-3

10)   Переходник МТ5/МТ3

11)   Переходник МТ6/МТ5

12)   Сертификат точности

13)   Инструмент для обслуживания

14)   Инструкция по эксплуатации

15)   Деталировка

16)   Система СОЖ

17)   Лампа местного освещения

18)   УЦИ по трем осям

19)   Защитная задняя стенка

* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя!!!
