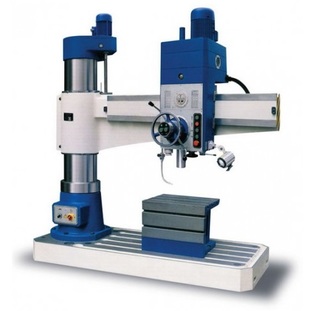

- Радиально-сверлильный станок AC 2550
Станок радиально сверлильный АС2550 предназначен для широкого применения в промышленности. Благодаря техническим возможностям станка, он может применяться для обработки отверстий как в ремонтных цехах, так и в цехах крупносерийного производства.
На станке АС2550 можно выполнять сверление, в сплошном материале, рассверливание, зенкерование, развертывание, подрезку торцов (цековка), зенкование, нарезание резьбы метчиками и другие операции, а также при наличии дополнительных приспособлений - фрезерование.
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Вид климатического исполнения УХЛ4 ГОСТ15150-69.
| Параметр | Значение |
|---|---|
| Класс точности по ГОСТ 8-82 | Н |
| Основные размеры | |
| Наибольший условный диаметр сверления, мм | 50 |
| Вылет шпинделя от образующей колонны, мм | |
| - наибольший | 1600 |
| - наименьший | 350 |
| Расстояние от торца шпинделя до плиты, мм | |
| - наибольшее | 1220 |
| - наименьшее | 320 |
| Расстояние от торца шпинделя до стола, мм | |
| - наибольшее | 720 |
| Дополнительные размеры и параметры | |
| Количество ступеней частот вращения шпинделя | 16 |
| Пределы частот вращения шпинделя, об/мин | 25 - 2000 |
| Количество ступеней механических подач шпинделя | 16 |
| Пределы подач шпинделя, мм/об. | 0,04—3,2 |
| Наибольший крутящий момент шпинделя, Нм | 500 |
| Максимальное усилие, допускаемое механизмом подач, Н | 18000 |
| Колонна | |
| - диаметр, мм | 300 |
| - зажим колонны | Гидравлический |
| Рукав | |
| -наибольший ход по колонне, мм | 580 |
| -скорость подъема рукава, м/мин | 1,2 |
| -наибольший угол поворота рукава вокруг оси колонны | ±180° |
| -зажим на колонне | Электромеханический |
| Сверлильная головка | |
| - наибольший ход по направляющим рукава, мм | 1250 |
| -зажим на направляющих рукава | Гидравлический |
| Шпиндель | |
| Ход шпинделя, мм | |
| - наибольший | 315 |
| - на 1 оборот лимба | 100 |
| - на 1 деление лимба | 1 |
| - на 1 деление лимба точной настройки | 0,1 |
| Размер конуса шпинделя по ГОСТ 25557 | Морзе 5 |
| Плита | |
| -ширина фундаментной плиты, мм | 1070 |
| -ширина паза, мм | 22 |
| -расстояние между пазами, мм | 225 |
| -количество пазов, шт. | 3 |
| Стол | |
| -размер рабочей поверхности, мм | 630х500 |
| -высота, мм | 500 |
| -ширина паза, мм | 18 |
| -расстояние между пазами, мм | 150 |
| -количество пазов, мм | 3 |
| Противовес | Пружинный |
| Мощность привода главного движения, кВт | 4 |
| Суммарная мощность электродвигателей, установленных на станке, кВт | 6,34 |
| Габаритные размеры, мм | |
| ДхШхВ, мм | 1850х800х2430 |
| Вес АС2550 , кг | 2100 |
Стандартная комплектация станка
- Станок в сборе
- Руководство по эксплуатации
- Коробчатый стол
- Переходные втулки (ГОСТ 13598-85)
- Клинья удаления инструмента (ГОСТ 3925-80)
- Детали для закрепления на фундаменте
-
