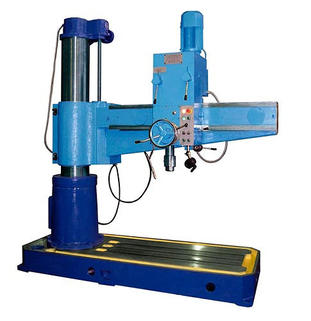

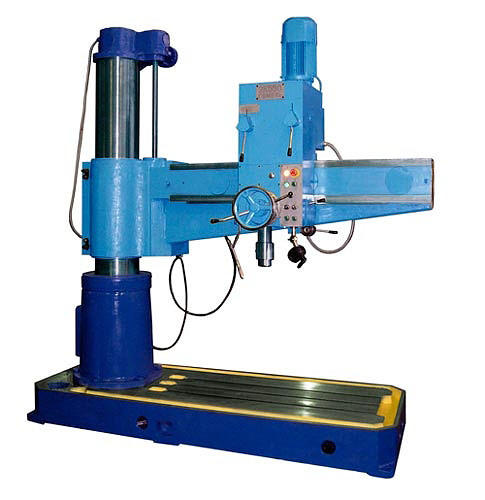

Радиально-сверлильный станок 2к550в выпускается заводом-изготовителем специально для эксплуатации в условиях промышленных цехов. Технические возможности оборудования рассчитаны на обработку отверстий в цеховых условиях на серийном производстве или в небольших мастерских по ремонту.
С помощью радиально-сверлильного станка 2к550в легко осуществлять такие операции, как зенкерование, сверление, рассверливание, нарезку резьбы и развертывание. Использование различных устройств и специализированных навесных инструментов позволяет увеличить эффективность работы оборудования, заметно расширив список выполняемых действий.
Особенности
Радиально-сверлильный станок 2к550в обладает следующими особенностями:
- Диаметр отверстий в стали при сверлении достигает 55 мм;
- Механизмы коробки подач и скоростей устроены просто и надежно;
- Направляющие рукава и колонны прошли термическую обработку;
- Подача отключается вручную или автоматически, если процесс сверления в заготовке был доведен до необходимого заглубления;
- Реверс шпинделя включается вручную либо автоматически, если заданная глубина резьбы была достигнута;
- Рукав на колонне зажимается автоматически;
- Колонна зажимается в цоколе;
- Извлечение инструмента из шпинделя выполняется механизировано;
- В рамках одного цикла автоматические устанавливается освобождение рукава, передвижение и зажим.
Радиально-сверлильный станок 2к550в позволяет использовать специализированные инструменты и приспособления, что существенно увеличивает его производительность, существенно наращивая перечень допустимых операций.
Стандартная комплектация включает ключи для электрошкафа и пробок слива СОЖ, клинья и втулки.
Процесс обработки
У оператора есть возможность для обработки средних, мелких и крупных деталей. Противовес шпинделя регулируется очень точно, и чем вес заготовки больше, тем точнее. Это не позволяет допустить самопроизвольного опускания сверлильной головки. Для установки заданной скорости процесса мастеру требуется использовать ручки переключения подач, что возможно только при условии отключения шпинделя.
Для наладки оборудования и обработки детали требуется, чтобы оператор знал правила технической эксплуатации, правила безопасности, описанные в инструкции к станку. Тепловое реле и автоматический выключатель служат для защиты оборудования от перегрузок и короткого замыкания в электрической сети. Перед запуском станка в работу требуется заземлить его. Оборудование можно эксплуатировать при положительной температуре воздуха в пределах 1-35 градусов Цельсия. Станок разработан для серийного и мелкосерийного производства, поэтому хорошо переносит ежедневные нагрузки.
В ООО «Вега-Пром» вы можете приобрести радиально-сверлильный станок 2к550в с доставкой. Менеджеры компании проконсультируют вас по возникшим вопросам. Наши специалисты устанавливают станки на месте эксплуатации, занимаются их обслуживанием во время действия гарантии и после ее завершения.
Параметр | Значение |
---|---|
Максимальный диаметр сверления, мм | 50 |
Диапазон нарезаемой резьбы | до М42 |
Конус шпинделя | Морзе 5 АТ6 (ГОСТ 24644) |
Наибольшее перемещение шпинделя, мм | 300 |
Диапазон частот вращения шпинделя, об./мин | 40...1730 |
Количество частот вращения (скоростей) шпинделя | 12 |
Наибольший крутящий момент на шпинделе, Нм | 600 |
Диапазон подач шпинделя, мм/об. | 0,06...1,5 |
Количество подач шпинделя | 9 |
Наибольшее усилие подачи, Н | 20000 |
Наибольшее вертикальное перемещение рукава по колонне, мм | 720 |
Наибольшее перемещение сверлильной головки по рукаву, мм | 1280 |
Расстояние от оси шпинделя до колонны, мм | 370...1600 |
Наибольшее расстояние от торца шпинделя до плиты, мм | 580...1600 |
Размер рабочей поверхности плиты, мм | 900 х 1670 |
Отключение подачи при достижении заданной глубины сверления | ручное, автоматическое |
Включение реверса при достижении заданной глубины резьбы | ручное, автоматическое |
Зажим рукава на колонне | автоматический |
Зажим колонны в цоколе | автоматический |
Удаление (смена) инструмента из шпинделя | механизированное |
Мощность привода главного движения, кВт | 4 |
Класс точности | Н |
Размер коробчатого стола, мм | 630 х 500 х 500 (поставляется отдельно) |
Номинальное напряжение питания, В | 380 |
Габаритные размеры, мм | 2500 х 900 х 2700 |
Масса, кг | 3500 |
Комплект поставки:
- Станок в сборе;
- 2К52-1.89.10.000 ключ для электрошкафа – 1 шт.;
- 007.2000.001 Ключ для сливных пробок – 1 шт.;
- Втулки ГОСТ 13598:
- 6100-0142 – 1 шт.
- 6100-0144 – 1 шт.
- 6100-0146 – 1 шт.
- 6100-0147 – 1 шт. - Клинья ГОСТ 3025:
- 7851-0012– 1 шт.
- 7851-0013– 1 шт.
- 7851-0014– 1 шт. - Техническая документация.
Дополнительная комплектация (поставляется за отдельную плату):
- Стол коробчатый 055.0000.010-01;
- Патрон сверлильный 6150-4029-03;
- Тиски 7200-0220-02;
- Патрон резьбонарезной 6162-4003-03 (М14 - М24)
- Патрон резьбонарезной 6162-4003-05 (М27 - М42)
- Комплект предохранительных головок для резьбонарезного патрона.
-
