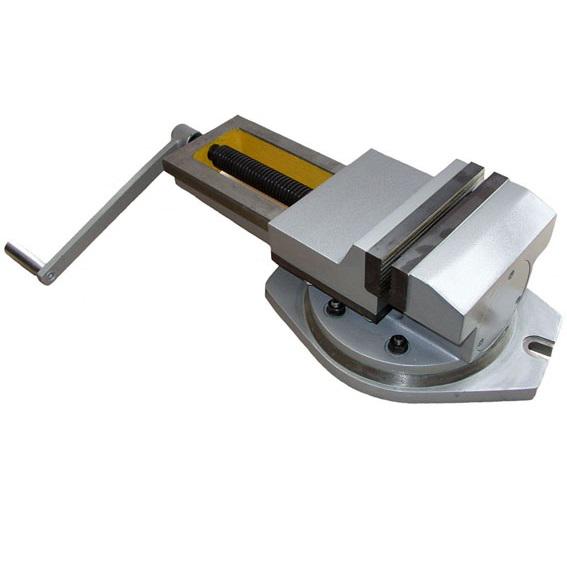

Тиски станочные поворотные с ручным приводом 7200-0220-02 (200 мм)
Тиски станочные чугунные не поворотные 7200-0220-02 предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
НАЗНАЧЕНИЕ: Тиски станочные с ручным приводом предназначены для закрепления заготовок при механической обработке на металлорежущих станках. Класс точности тисков Н по ГОСТ 16518. Основные корпусные детали тисков изготавливаются из чугуна. Установка тисков на столе станка осуществляется с помощью шпонок, крепление – с помощью болтов. Наличие в конструкции упорного подшипника уменьшает усилие на рукоятке при зажиме заготовок. Наличие тарельчатых пружин повышает надежность удержания закрепленной заготовки.
| Характеристика | 7200-0220-02 |
|---|---|
| B | мм - 200 |
| A | мм - 250 |
| B1 | мм 275 |
| L | мм 598 |
| H | мм 180 |
| h | мм 65 |
| b | мм 18H7 |
| s | мм 19 |
| Усилие зажима | Н 35000 |
| Масса | кг 51 |
Область применения: мелкосерийное и серийное производство.
