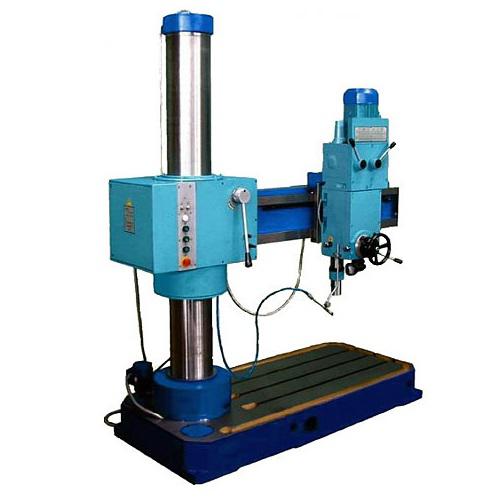

Радиально-сверлильный станок ГС545 предназначен для получения и обработки отверстий в деталях средних и крупных размеров. Эффективнее всего прибор проявляет себя при обработке отверстий, которые размещены в различных плоскостях под углом. Обычно применяется для крупногабаритных деталей в ремонтных, инструментальных, сборочных, экспериментальных и производственных цехах, а также в мастерских.
Особенности
Станок ГС545 позволяет эффективно обрабатывать отверстия, находящиеся ниже уровня пола, а также отверстия, ось которых имеет горизонтальное направление, находящиеся близко к полу. Допускается обработка отверстий в условиях ограниченного пространства.
Если требуется обработать отверстия в условиях ограниченного пространства, то можно воспользоваться сверлильной головкой. Установленной прямо на корпус без рукава, при этом будет сохранен ее поворот вокруг горизонтальной оси. Плиту можно снять, а колонну станка закрепить по месту. Для обработки мелких деталей рекомендовано воспользоваться коробчатым столом, который монтируется на плиту.
Станок имеет оригинальную конструкцию, которая обеспечивает широчайшие возможности, позволяя:
- Рукав и сверлильная головка могут поворачиваться вокруг своей оси на 360 градусов;
- Отверстия могут обрабатываться в произвольной ориентации в пространстве;
- Можно обрабатывать отверстия, которые расположены ниже уровня пола;
- Обработка отверстий допускается в сильно ограниченном пространстве;
- Можно обрабатывать детали с помощью станка, даже если они находятся вне плиты. Фундамент в данном случае становится частью системы, которая воспринимает усилия сверления, поэтому его проектирование обязательно реализуется с учетом такого фактора;
- Для монтажа станка используется бетонная или фундаментальная подушка, которая должна иметь глубину залегания от 300 мм и обязательно крепиться 6 болтами М16.
Оснащение сверлильного станка ГС545
Станок ГС545 имеет колонну большого диаметра, которая смонтирована с помощью пары подшипников, а в ее цоколе находится устройство зажима и электроаппаратура.
Корпус прибор выполнен из цельнолитого чугуна, что дает ему значительную массу, обеспечивая эффективное поглощение вибраций, сопровождающих процесс обработки.
Оборудование обязательно снабжено устройством, отвечающим за автоматическое отключение подачи, если глубина сверления, установленная заранее, достигнута. Имеется эффективная защита от перегрузки по осевому усилию и крутящему моменту.
Если станок дополнительно оснастить навесным оборудованием и приспособлениями, то это позволяет существенно нарастить производительность и расширить технологическую применяемость прибора.
Комплектация станка:
- Сам прибор;
- Система подачи жидкости для охлаждения;
- Ключ;
- Клин;
- Втулки;
- Поворотные рукоятки;
- Ключи для сливных пробок и электрошкафа;
- Документация.
В компании «Вега-Пром» можно купить радиально-сверлильный станок ГС545, чтобы оборудовать или переоборудовать имеющееся производство, дооснастить цех или мастерскую. При необходимости можно проконсультироваться по телефону с нашими менеджерами, уточнить любые интересующие моменты, получить ответы на вопросы.
Параметр | Значение |
---|---|
Максимальный диаметр сверления, мм | 45 (точность после развертывания Н9) |
Диапазон нарезаемой резьбы | до М24 (точность 7Н по ГОСТ 16093) |
Конус шпинделя | Морзе 4 |
Наибольшее перемещение шпинделя, мм | 250 |
Количество частот вращения (скоростей) шпинделя | 12 |
Диапазон частот вращения шпинделя, об./мин | 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000 |
Наибольший крутящий момент на шпинделе, Нм | 180 |
Количество подач шпинделя | 4 |
Наибольшее усилие подачи, Н | 12000 |
Диапазон подач шпинделя, мм/об. | 0,056; 0,1; 0,18; 0,32 |
Наибольшее вертикальное перемещение рукава по колонне, мм | 1060 |
Угол поворота рукава вокруг колонны, град. | 360 |
Зажим рукава на колонне | ручной |
Диаметр колонны, мм | 220 |
Наибольшее перемещение сверлильной головки по рукаву, мм. | 780 |
Угол поворота головки вокруг горизонтальной оси, град. | +/- 45 |
Зажим головки на направляющих рукава | ручной |
Расстояние от оси шпинделя до колонны, мм | 320...1100 |
Наибольшее расстояние от торца шпинделя до плиты, мм | 1250 / -60 (ниже плоскости плиты) |
Размер рабочей поверхности плиты, мм | 1250 x 760 х 206 |
Количество Т-образных пазов | 3 |
Ширина Т-образного паза | 18 по ГОСТ 1574-75 |
Расстояние между осями Т-образных пазов, мм | 160 |
Мощность привода главного движения, кВт | 3 |
Установленная суммарная мощность, кВт | 4,28 |
Производительность системы охлаждения, л/мин | не менее 3 |
Номинальное напряжение питания, В | 380 |
Габаритные размеры, мм | 1800 х 925 х 2260 |
Масса, кг | 1380 (1700 брутто) |
Размер коробчатого стола, мм | 500 х 360 х 400 (поставляется отдельно) |
Комплект поставки:
- Станок в сборе;
- Втулки по ГОСТ 13598:
- 6100-0142;
- 6100-0144;
- 6100-0145; - Клин 7851-0012 ГОСТ 3025;
- Ключ 7811-0024 ГОСТ 2839;
- Рукоятка поворота 2К52-1.90.00000;
- Ключ для электрошкафа 2К52-1.89.10.000;
- Ключ для сливных пробок 007.2000.001;
- Техническая документация (руководство пользователя).
Дополнительная комплектация (поставляется за отдельную плату):
- Стол коробчатый 2К52-1.0000.011;
- Тиски станочные поворотные 7200-0215-02 (чугун);
- Патрон сверлильный 6150-4029-04;
- Патрон резьбонарезной 6162-4003 (М3-М12);
- Комплект предохранительных головок к патрону резьбонарезному 6162-4003-01 (М3-М12);
- Патрон резьбонарезной 6162-4003-03 (М14-М24);
- Комплект предохранительных головок к патрону резьбонарезному 6162-4003-03 (М14-М24).
-
