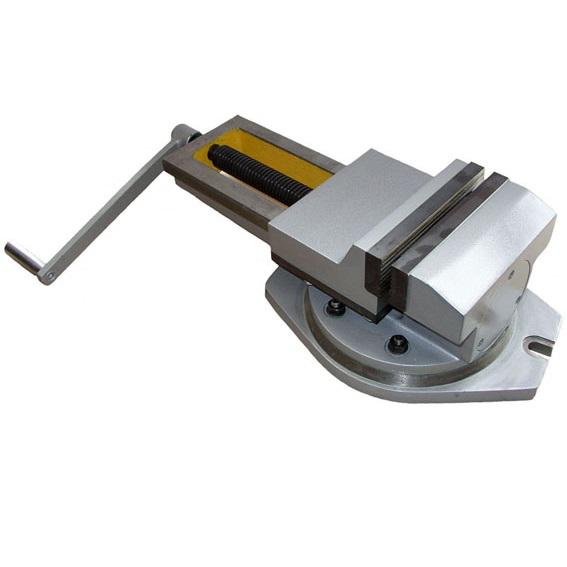

- Тиски станочные поворотные с ручным приводом 7200-0215-02
Тиски станочные чугунные не поворотные 7200-0215-02 предназначены для закрепления заготовок при механической обработке на металлорежущих станках.
Особенности конструкции тисков 7200-0215-02:
- Класс точности тисков Н по ГОСТ 16518 (DIN 6370); - Основные корпусные детали тисков изготовлены из чугуна; - Установка тисков на столе станка осуществляется с помощью шпонок, крепление с помощью 2-х болтов; - Наличие в конструкции упорного подшипника уменьшает усилие на рукоятке при зажиме заготовок. Наличие тарельчатых пружин повышает надежность удержания закрепленной заготовки; - Поворотные тиски представляют из себя аналогичные неповоротные с добавлением поворотного основания (стола); - Модели 7200-0221-02, 7200-0226-03, 7200-0229-02 выполнены с усиленным креплением поворотного основания (стола).
| Характеристика | 7200-0215-02 |
|---|---|
| B | мм - 160 |
| A | мм - 200 |
| B1 | мм 198 |
| L | мм 472 |
| H | мм 114 |
| H1 | мм 141 |
| h | мм 50 |
| b | мм 14H7 |
| Усилие зажима | Н 25000 |
| Масса | кг 23 |
Область применения: мелкосерийное и серийное производство.
