- Радиально-сверлильный станок AC 2540

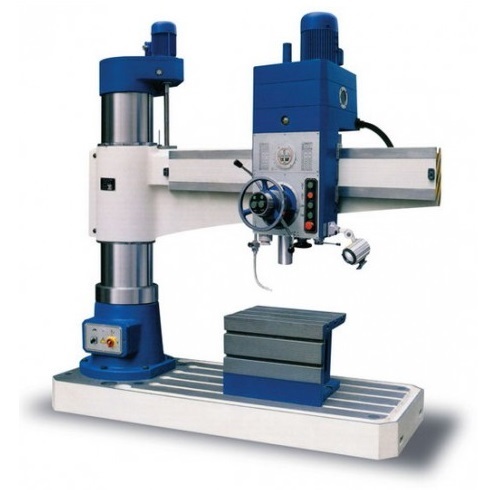

Cтанок радиально-сверлильный АС2540 предназначен сверления отверстий большого диаметра, в крупногабаритных деталях.
Радиально сверлильные станки модели, различные типы, служат для обработки крупногабаритных деталей методом сверления. Радиально сверлильный станок технические характеристики, функционал станка, а именно — перемещение сверлильной головки, изменение высоты надо поверхностью обработки, использование коробчатых или поворотных столов, возможность перемещения хобота на угол поворота до 45 градусов, а так же большой максимальный диаметр сверления, все это вместе дает предприятию расширенные возможности обработки деталей. Эксплуатация радиально сверлильного станка позволяет решить технологические задачи, поставленные перед предприятием и как правило, станки такого класса используются на крупных предприятиях по производству металлоконструкций.
Вертикально радиально сверлильный станок, более подробно по тех. характеристикам вы сможете прочитать ниже, или созвониться с нашими специалистами, для более подробной консультации.
АС2540 выполняет следующие операции:
- сверление;
- рассверливание;
- зенкерование;
- развертывание;
- подрезку торцов (цековка);
- зенковка;
- нарезание резьбы метчиками;
- при наличии дополнительных приспособлений - фрезерование. Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Вид климатического исполнения УХЛ4 ГОСТ15150-69.
| Параметр | Значение |
|---|---|
| Код | ОК 005 381 217 |
| Класс точности по ГОСТ 8-82 | Н |
| Основные размеры: | |
| Наибольший условный диаметр сверления, мм | 40 |
| Вылет шпинделя от образующей колонны, мм | • наибольший - 1300 • наименьший - 300 |
| Расстояние от торца шпинделя до плиты, мм | • наибольшее - 1120 • наименьшее - 300 |
| Расстояние от торца шпинделя до стола, мм | • наибольшее - 670 |
| Дополнительные размеры и параметры: | |
| Количество ступеней частот вращения шпинделя | 16 |
| Пределы частот вращения шпинделя, об/мин | 36-2800 |
| Количество ступеней механических подач шпинделя | 8 |
| Пределы подач шпинделя, мм/об. | 0,1-1,25 |
| Наибольший крутящий момент шпинделя, Нм | 250 |
| Максимальное усилие, допускаемое механизмом подач, Н | 12500 |
| Колонна | • диаметр, мм - 300 • зажим колонны - Электромеханический |
| Рукав | • наибольший ход по колонне, мм - 540 • скорость подъема рукава, м/мин - 1,27 • наибольший угол поворота рукава вокруг оси колонны - ±180° • зажим на колонне - Электромеханический |
| Сверлильная головка | • наибольший ход по направляющим рукава, мм - 1000 • зажим на направляющих рукава - Электромеханический |
| Шпиндель | |
| Ход шпинделя, мм | • наибольший - 280 • на 1 оборот лимба - 100 • на 1 деление лимба - 1 • на 1 деление лимба точной настройки - 0,1 |
| Размер конуса шпинделя по ГОСТ 25557 | Морзе 4 |
| Плита | • ширина фундаментной плиты, мм - 900 • ширина паза, мм - 22 • расстояние между пазами, мм - 225 • количество пазов, шт. - 3 |
| Стол | • размер рабочей поверхности, мм - 600х450 • высота, мм - 450 • ширина паза, мм - 18 • расстояние между пазами, мм - 150 • количество пазов, шт. - 3 |
| Противовес | Пружинный |
| Мощность привода главного движения, кВт | 3 |
| Суммарная мощность электродвигателей, установленных на станке, кВт | 4,74 |
| Габаритные размеры, мм | • длина - 2100 • ширина - 900 • высота - 2490 |
| Вес, кг | 2500 |
Стандартная комплектация станка
- Станок в сборе
- Руководство по эксплуатации
- Коробчатый стол
- Переходные втулки (ГОСТ 13598-85)
- Клинья удаления инструмента (ГОСТ 3925-80)
- Детали для закрепления на фундаменте
-
