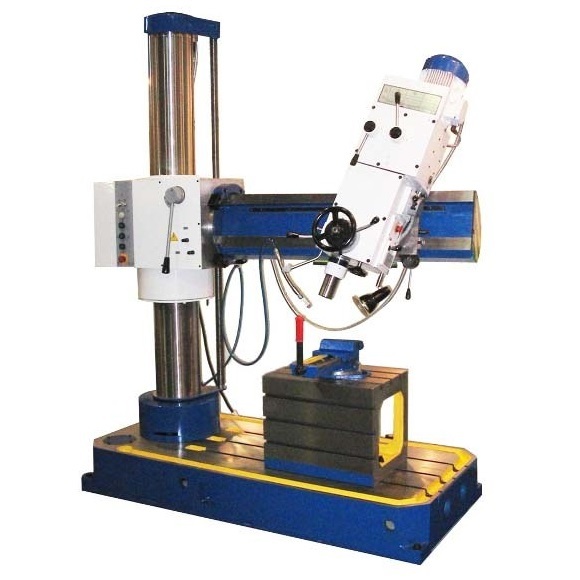

Радиально-сверлильный станок 2К522-03
Радиально-сверлильный станок 2К522-03 - Вега-Пром
Радиально-сверлильный станок 2К522-03

Заказать

0 руб.
Артикул: 110342

Радиально-сверлильный станок 2К522-03 – это оптимальный выбор для ситуаций, когда требуется добиться повышенной точности и высочайшего качества сверления отверстий в деталях различных размеров. Прибор обладает уникальной характеристикой, позволяет быстро обрабатывать отверстия, расположенные под углом, по разным плоскостям. Данная модификация прибора стала широко распространена в различных сферах, в частности, на предприятиях производственной направленности, помимо этого мобильность прибора позволяет устанавливать его в судоремонтных, автомобильных и ремонтных цехах небольших размеров. Повышенная производительность, простота в освоении и повышенная точность реализуемых операций – это основные достоинства оборудования.

Особенности

Станок 2К522-03 можно полноценно использовать даже в рамках небольшого пространства. Это стало возможным за счет того, что в нем:

  • Имеется поворотная колонна, а каретка головки закреплена по методу подшипникового качения. За счет этого подхода достигается поворот головки полностью вокруг оси.
  • Детали допускается обрабатывать в разных пространственных направлениях.
  • Станок характеризуется повышенной производительностью.
  • Потребляем минимум энергии, что позволяет быстро окупить покупку.

Станки необходимы для получения отверстий в элементах любых размеров. С помощью модели 2К522-03 можно выполнить операции сверления, рассверливания, растачивания отверстий, нарезки труб, зенкерования и развертывания. Прибор стал устанавливаться в разных цехах.

Оснащение

Станок 2К522-03 укомплектован механизмом для получения отверстий, имеющих предопределенные параметры, а также системой, которая отвечает за предохранение от перегрузок, сопряженных с осевой нагрузкой и крутящим моментом.

Если требуется поработать с крупногабаритной деталью не на плите, прибор требуется установить посредством винтовых опор. Работа с мелкими заготовками выполняется с применением коробчатого стола, который можно смонтировать на фундаментальной плите.

Главные элементы

Станок представляет собой сложный агрегат, состоящий из нескольких узлов:

  • Основание. Оно служит для монтажа колонные с корпусом и рукава. Бак для жидкости охлаждения крепится к нему с торца.
  • Колонна. Это стальная труба, которая смонтирована на двух подшипниках прямо в цоколе. Там же находятся механизм, отвечающий за крепление колонны, и части электрического оборудования.
  • Корпус. Это деталь, выполненная из чугуна, имеющая жесткую форму и служащая в качестве базовой для формирования механизма перемещения, коробки скоростей, зажима корпуса. В нише установлено электрическое оборудование. Лицевая сторона корпуса служит для размещения основных узлов управления всеми подвижными элементами.
  • Рукав. Он крепится к корпусу с помощью четырех прихватов. По нему движется каретка, на которой крепится сверлильная головка. Для поворота рукава вокруг оси используется рукоятка с червячной передачей.
  • Каретка.
  • Сверлильная головка. Это отливка из чугуна, на которой размещен шпиндель, коробка подач и управляющее устройство.
  • Механизм зажима колонны.
  • Система подачи жидкости для охлаждения.
  • Электрооборудование.

ООО «Вега-Пром» предлагает купить радиально-сверлильный станок 2К522-03 по цене 950 тыс. руб. Специалисты компании проводят профессиональные консультации, отвечают на любые вопросы. Мы обеспечиваем доставку, установку, гарантийное и сервисное обслуживание приборов.

Параметр Значение
Максимальный диаметр сверления, мм 32 (точность после развертывания Н9)
Диапазон нарезаемой резьбы до М16 (точность 7Н по ГОСТ 16093)
Конус шпинделя Морзе 4 АТ6 ГОСТ 25557
Наибольшее перемещение шпинделя, мм 250
Количество частот вращения (скоростей) шпинделя 12
Диапазон частот вращения шпинделя, об./мин 45, 63, 90, 125, 180, 250, 355, 500, 710, 1000, 1400, 2000
Наибольший крутящий момент на шпинделе, Нм 120
Количество подач шпинделя 4
Диапазон подач шпинделя, мм/об. 0,056; 0,1; 0,18; 0,32
Наибольшее усилие подачи, Н 7000
Наибольшее вертикальное перемещение рукава по колонне, мм 930
Угол поворота рукава вокруг колонны, град. 360
Зажим рукава на колонне ручной
Диаметр колонны, мм 180
Наибольшее перемещение сверлильной головки по рукаву, мм 500
Угол поворота головки вокруг горизонтальной оси, град. 360
Зажим головки на направляющих рукава ручной
Расстояние от оси шпинделя до колонны, мм 300...800
Наибольшее расстояние от торца шпинделя до плиты, мм 960 / - 220 (ниже плоскости плиты)
Размер рабочей поверхности плиты, мм. 800 х 630 х 180
Количество Т-образных пазов 3
Ширина Т-образного паза 18 по ГОСТ 1574-75
Расстояние между осями Т-образных пазов, мм 160
Класс точности Н
Мощность привода главного движения, кВт 1,5
Установленная суммарная мощность, кВт 2,43
Производительность системы охлаждения, л/мин не менее 2,5
Номинальное напряжение питания, В 380
Габаритные размеры, мм 1480 (1720 с СОЖ) х 940 х 1990
Масса, кг 950 (1160 брутто)
Размер коробчатого стола, мм 500 х 360 х 400 (поставляется отдельно)

Комплект поставки:

  1. Станок в сборе;
  2. Втулки по ГОСТ 13598:
    - 6100-0142;
    - 6100-0144;
    - 6100-0145;
  3. Клин 7851-0012 ГОСТ 3025;
  4. Ключ 7811-0024 ГОСТ 2839;
  5. Рукоятка поворота 2К52-1.90.00000;
  6. Ключ для электрошкафа 2К52-1.89.10.000;
  7. Ключ для сливных пробок 007.2000.001;
  8. Техническая документация (руководство пользователя).


Дополнительная комплектация (поставляется за отдельную плату):

  • Стол коробчатый 2К52-1.0000.011;
  • Тиски станочные поворотные 7200-0215-02 (чугун);
  • Патрон сверлильный 6150-4029-04;
  • Патрон резьбонарезной 6162-4003 (М3-М12);
  • Комплект предохранительных головок к патрону резьбонарезному 6162-4003 (М3-М12).
