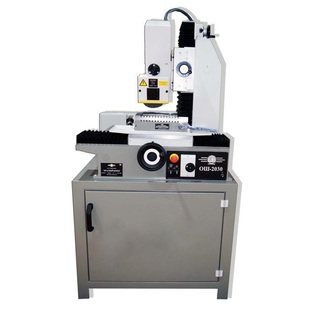

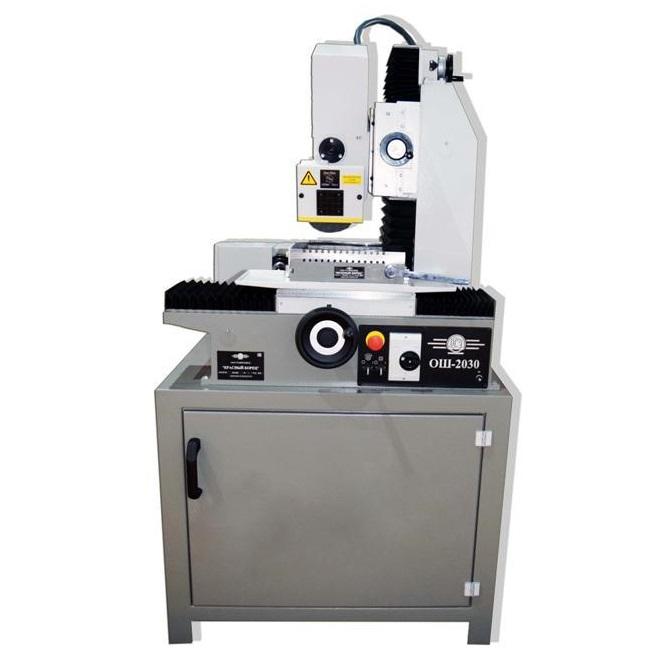

- Станок плоскошлифовальный с ручным управлением модели ОШ-2030
Станок плоскошлифовальный с ручным управлением модели ОШ-2030 предназначен для шлифования плоских и профильных поверхностей (пазов, уступов и т.п.), а также шлифования торцом круга с вертикальной подачей.

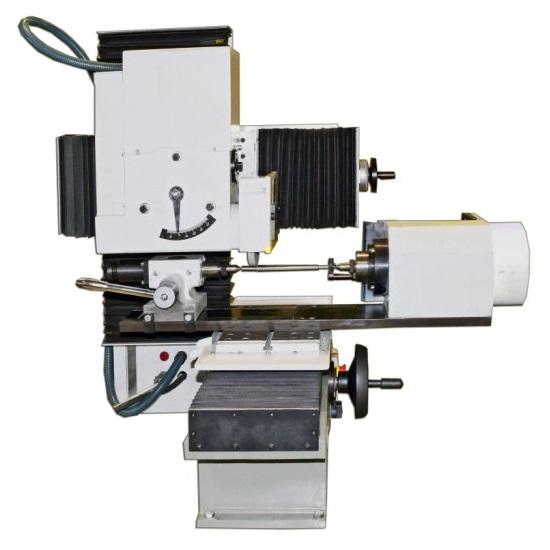

При установленном приспособлении для круглого шлифования, возможно наружное круглое шлифование цилиндрических, ступенчатых деталей и торцов.
Область применения станка - единичное и мелкосерийное производства.
Станок имеет ручное управление по трём осям посредством маховиков (продольное - Х, поперечное- Z и вертикальное - Y).
Основанием станка является литая станина, на верхней плоскости которой установлены замкнутые линейные направляющие, по которым в продольном направлении перемещается стол. Перемещение стола осуществляется посредством реечного зацепления при помощи маховика вручную.
|
НАИМЕНОВАНИЕ ПАРАМЕТРОВ |
ЗНАЧЕНИЕ |
|
Класс точности станка по ГОСТ 8-82 |
B |
|
Размеры зеркала стола (BxL), мм |
200 x 300 |
|
Точностные параметры, достигаемые на образце изделия: размер образца изделия, мм плоскостность, мкм параллельность, мкм шероховатость поверхности, обработанной периферией круга, Ra |
300 х 200 х 80 4 5
0,32 |
|
Рабочие подачи |
Ручное управление |
|
Наибольшая высота устанавливаемой заготовки на зеркале стола, мм |
235 |
|
Наибольшая масса устанавливаемой заготовки (вместе с магнитной плитой), кг |
50 |
|
Наибольшие перемещения, мм: стола суппорта |
310 215 |
|
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой), кг |
50 |
|
Наибольшее расстояние от зеркала стола до оси шпинделя, мм |
300 |
|
Размеры шлифовального круга (DxHxd), мм |
150 x 16 x 32 |
|
Частота вращения шлифовального шпинделя, мин-1 |
4360 |
|
Мощность главного привода , кВт |
1,1 |
|
Габаритные размеры, мм: длина х ширина х высота |
914 х 810 х 1070 |
|
Габаритные размеры с тумбой, мм: длина х ширина х высота |
914 х 810 х 1700 |
|
Масса/ масса с тумбой и приспособлением, кг |
360/440 |
|
Характеристики с приспособлением для круглого шлифования |
|
|
Предельные размеры обрабатыаемых поверхностей, мм - длина; - диаметр наименьший; - диаметр наибольший; |
200 5 140 |
|
Наибольшая масса устанавливаемой заготовки, кг |
25 |
|
Частота вращения шпинделя передней бабки, мин-1 |
270 |
|
Мощность привода передней бабки, кВт |
0,25 |
|
Габариты приспособления, мм: длина х ширина х высота |
890 х 420 х 205 |
|
Масса приспособления, кг |
72 |
Дополнительное оборудование:
- тумба ОШ-2030.500.000.0.00;
- плита магнитная ОШ-2030.00.0.000.0.00;
- агрегат СОЖ ОШ-2030.600.000.0.00;
- приспособление для круглого шлифования ОШ-2030.42.0.000.0.00
-
