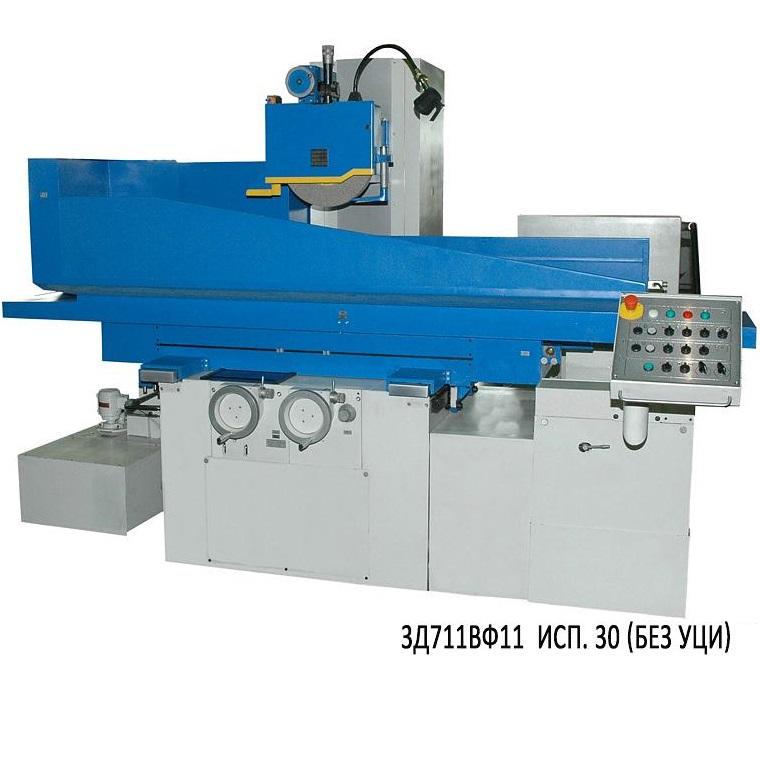

Плоскошлифовальный станок 3Д711ВФ11 х30 цена,купить с доставкой,отзывы
Плоскошлифовальные станки модели 3Д711ВФ11 исп 30 (без УЦИ) предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.
Особенности конструкции:
- Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки.
- Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения.
- Все рабочие перемещения станков автоматизированы.
- Базовые детали из чугуна.
- Плоскошлифовальные станки модели 3Д711ВФ11 выпускаются в двух промышленных исполнениях:
- Исполнение 30 - без УЦИ и исполнение 31 - с УЦИ
Комплект поставки плоскошлифовального станка:
- Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки.
- Гидростанция привода стола и смазки.
- Шлифовальный круг с фланцами.
- Быстроизнашиваемые запасные части, инструмент и принадлежности.
За дополнительную оплату поставляются:
- электромагнитная плита,
- механизм правки шлифовального круга,
- приспособления для профильного шлифования, расширяющие технологические возможности.
По отдельному заказу: исполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.
|
Наименование параметров |
Значение |
|
Класс точности станка по ГОСТ 8-82 |
В |
|
Размеры зеркала стола (BxL), мм |
200х630 |
|
Точностные параметры, достигаемые на образце изделии: - размер образца изделия, мм - плоскостность, мкм - параллельность, мкм - шероховатость поверхности, обработанной периферией круга, Ra |
380х120х120 4 5 0,16 |
|
Рабочие подачи: - стола, м/мин - суппорта, мм/ход - шлифовальной головки, мм |
2…30 0,3…40 0,002…0,08 |
|
Наибольшие перемещения, мм - стола - суппорта |
670 245 |
|
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой) |
200 |
|
Наибольшее расстояние от зеркала стола от оси шпинделя, мм |
550 |
|
Размеры шлифовального круга (DxHxd), мм |
300х40х76 |
|
Мощность главного привода, кВт |
4 |
|
Габаритные размеры, мм - длина - ширина - высота |
2715х1788х2035 |
|
Масса, кг |
2950 |
-
