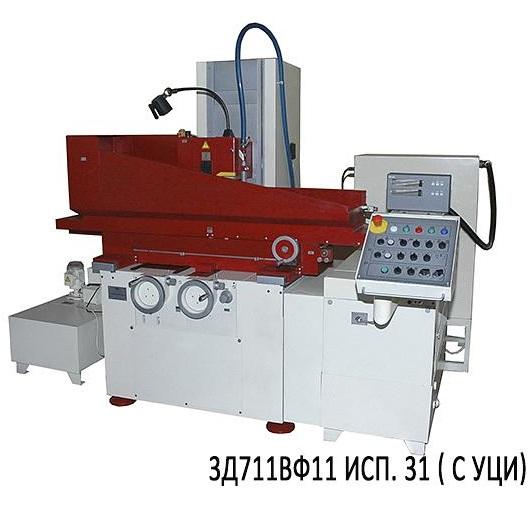

Станок плоскошлифовальный 3Д711ВФ11 исп 31 (с УЦИ)
Станок плоскошлифовальный 3Д711ВФ11 исп 31 (с УЦИ) - Вега-Пром
Станок плоскошлифовальный 3Д711ВФ11 исп 31 (с УЦИ)
0 руб.
Артикул: 110557

Плоскошлифовальный станок 3Д711ВФ11 х31 цена,купить с доставкой,отзывы

Плоскошлифовальные станки модели 3Д711ВФ11 исп 31 (с УЦИ) предназначены для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга.

Особенности конструкции:

  • Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки.
  • Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения.
  • Все рабочие перемещения станков автоматизированы.
  • Базовые детали из чугуна.
  • Плоскошлифовальные станки модели 3Д711ВФ11 выпускаются в двух промышленных исполнениях:
    • Исполнение 30 - без УЦИ и исполнение 31 - с УЦИ

Комплект поставки плоскошлифовального станка:

  • Система охлаждения с насосом подачи СОЖ и магнитным сепаратором ее очистки.
  • Гидростанция привода стола и смазки.
  • Шлифовальный круг с фланцами.
  • Быстроизнашиваемые запасные части, инструмент и принадлежности.

За дополнительную оплату поставляются:

  • электромагнитная плита,
  • механизм правки шлифовального круга,
  • приспособления для профильного шлифования, расширяющие технологические возможности.

По отдельному заказу: исполнение электроавтоматики, позволяющее обеспечить автоматическую работу цикла станка: черновое, чистовое шлифование, компенсацию правки круга, остановку при выходе на размер.

Наименование параметров

Значение

Класс точности станка по ГОСТ 8-82

В

Размеры зеркала стола (BxL), мм

200х630

Точностные параметры, достигаемые на образце изделии:

- размер образца изделия, мм

- плоскостность, мкм

- параллельность, мкм

- шероховатость поверхности, обработанной периферией круга, Ra

380х120х120

4

5

0,16

Рабочие подачи:

- стола, м/мин

- суппорта, мм/ход

- шлифовальной головки, мм

2…30

0,3…40

0,002…0,08

Наибольшие перемещения, мм

- стола

- суппорта

670

245

Наибольшая масса устанавливаемой заготовки (вместе с приспособлением и электромагнитной плитой)

200

Наибольшее расстояние от зеркала стола от оси шпинделя, мм

550

Размеры шлифовального круга (DxHxd), мм

300х40х76

Мощность главного привода, кВт

4

Габаритные размеры, мм - длина - ширина - высота

2715х1788х2035

Масса, кг

2950
