Станок вертикальный консольно-фрезерный ВМ127М
Станок вертикальный консольно-фрезерный ВМ127М - Вега-Пром
Станок вертикальный консольно-фрезерный ВМ127М
0 руб.
Артикул: 110305

Вернем 2% стоимости товара любым удобным способом при 100% предоплате

Станок ВМ 127М используется для фрезеровки твердых материалов, черных металлов, цветных металлов и любых сплавов. Возможно использование торцевых, цилиндрических, концевых фрез, в зависимости от характера обработки детали. Станок подходит для работы с плоскостями в любых направлениях, углами, рамками и пазами, а так же иными конфигурациями. Все зависит от технологических требований производства и мастерства, квалификации самого фрезеровщика. Станок используют в мелком производстве, но и при необходимости, можно интегрировать в технологическую производственную линию. В последнем случае, как правило, станок оборудуют дополнительными техническими опциями, такими как на пример Цифровая инди¬кация (УЦИ).

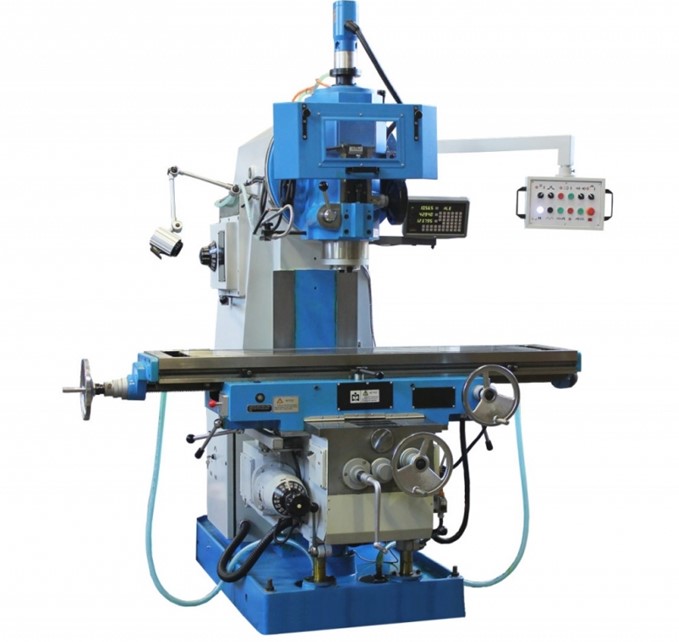

станок вм 127м

Особенности

Станок вертикально-фрезерный ВМ 127М оборудован вертикальным шпинделем, горизонтальным не поворотным столом, с рабочей поверхностью 1600х400 мм.

Коробка скоростей механическая, с ручным управлением.

Отличительные характеристики оборудования:

  • Система автоматической смазки;
  • Муфта, предназначенная для защиты от перегрузок, блокировки включения подачи по раздельной схеме, торможение шпинделя;
  • Мощный привод, обеспечивающий движение станка;
  • Легкость в плане обслуживания, возможность для переналадки инструмента и приспособлений;

Составные элементы

  • Станина.
  • Коробка переключения скоростей.
  • Консоль.
  • Механизм зажима инструментов.
  • Встроенный шкаф управления
  • Главный привод 7,5/ 11 кВт

В качестве дополнения к станку ВМ 127М допускается оснащение устройствами цифровой индикации.

Базовое климатическое исполнение станка УХЛ4, но простота конструкции станка, позволяет быстро переоборудовать модель под нужный режим эксплуатации.

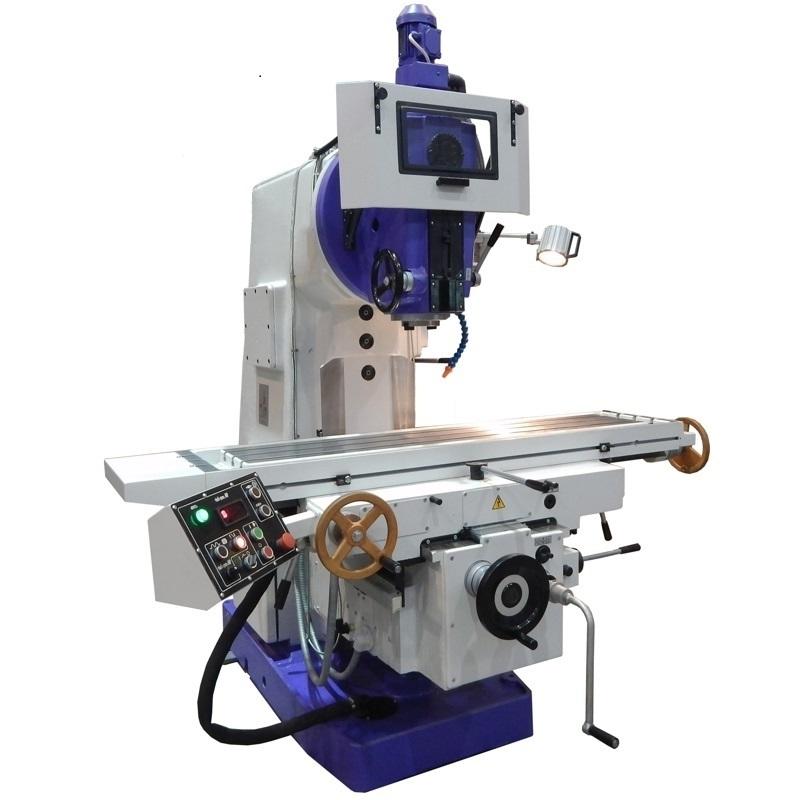

станок вертикально фрезерный вм 127м

Функционирование

Фрезерный станок ВМ 127М имеет сложное устройство, где каждая операция выполняется в соответствии с определенной схемой.

Для привода основного движения используется фланцевый электродвигатель, соединенный с помощью упругой эластичной муфты.

Параметр Значение
Размер рабочей поверхности (зеркала) стола, мм 400 х 1600
Наибольшее продольное перемещение стола, мм 1000
Наибольшее поперечное перемещение стола, мм 320
Наибольшее вертикальное перемещение стола, мм 420
Диапазон продольных и поперечный подач стола, мм/мин 25...1250
Диапазон вертикальных подач стола, мм/мин 8,3...416,6
Конус шпинделя 50
Диапазон частот вращения шпинделя, об./мин. 40...2000
Количество частот вращения (скоростей) шпинделя 18
Угол поворота головки вокруг горизонтальной оси, град. +/- 45
Расстояние от торца шпинделя до стола, мм 30...500
Расстояние от оси шпинделя до колонны, мм 420
Наибольшая масса заготовки, кг 300 (с приспособлением)
Ход пиноли, мм 80
Мощность привода главного движения, кВт 11
Мощность двигателя подач, кВт 3
Класс точности Н
Номинальное напряжение питания, В 380
Габаритные размеры, мм 2560 х 2260 х 2500
Масса, кг 4150

Шпиндель оснащен 18 ступеньчатой коробкой скоростей. В отдельных случаях, шпиндель можно модернизировать, и при использовании частотных преобразователей, возможна установка без ступеньчатых передач и плавной регулировки вращения.

Для привода подачи используется фланцевый электрический двигатель, помещенный в консоль. С помощью двух трехвенцовых компонентов и зубчатого колеса с кулачковой муфтой есть возможность формирования 18 разных передач от коробки. Они транслируются в консоль при помощи шариковой предохранительной муфты. После этого активация соответствующей кулачковой муфты реализовано перемещение в одном из трех направлений: вертикальном, продольном или поперечном.

Для получения ускоренного перемещения, активируется фрикцион быстрого хода, вращающегося за счет действия промежуточных зубчатых колес от электрического двигателя подачи. Объединение фрикциона с муфтой рабочих подачи позволяет избежать одновременного включения. Подач в продольном направлении в три раза больше, чем в вертикальном.

Станина – это база, на которой навешены все остальные детали и узлы агрегата. Она имеет жесткое крепление к основанию.

Шпиндель – это вал с двумя опорами, установленный в выдвижной гильзе.

Более подробную информацию по техническим характеристикам, вопросам доставки, скидок, бонусов можно получить по тел: 88005051035
