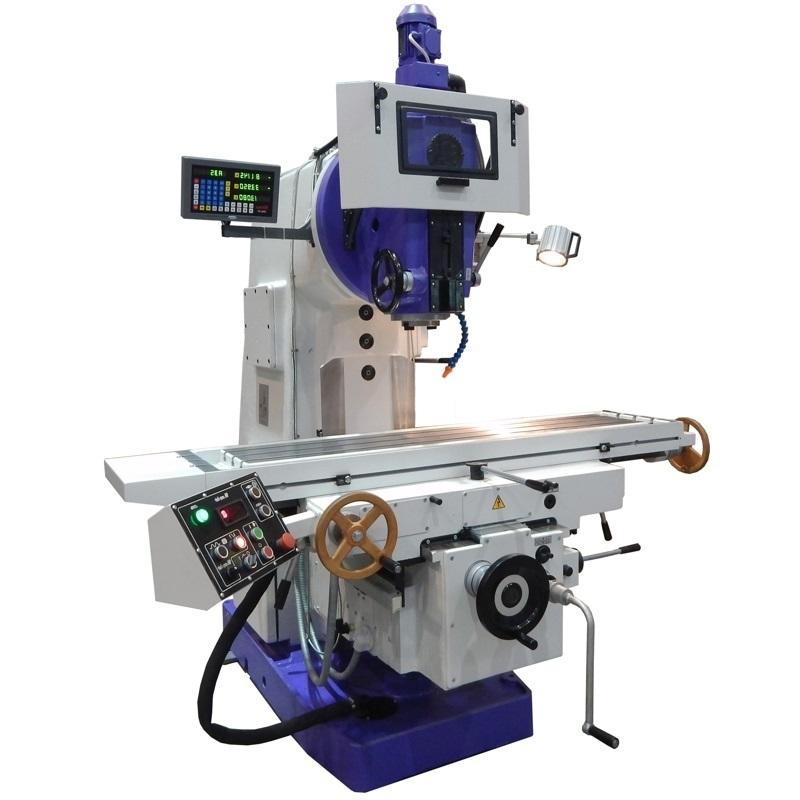

Станок вертикальный консольно-фрезерный ВМ127М Ф1
Станок вертикальный консольно-фрезерный ВМ127М Ф1 - Вега-Пром
Станок вертикальный консольно-фрезерный ВМ127М Ф1

Заказать

0 руб.
Артикул: 110306

Назначение:

Консольный вертикально фрезерный станок ВМ 127М служит для производства различных технологических операций таких как фрезерование, сверление, зенккерование, развертывание и другие. Станок обладает высокой мощностью привода главного движения (11 кВт), достаточно жесткой конструкцией, широким диапазоном частоты вращения шпинделя (40-2000 об/мин), а также оптимально подобранными передаточными отношениями, что в совокупности позволяет эффетивно обрабатывать материалы различной твердости - обычные и легированные стали, чугун, цветные металлы и сплавы, пластмассы при использовании современного твердосплавного режущего инструмента.

Особенности:

  • Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента;
  • Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве;
  • Полуавтоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

Простота обслуживания

Простота обслуживания вертикально-фрезерного станка ВМ127, перенастройка механизма и самого инструмента представляют определенный комфорт при использовании станка в производстве мелкосерийного характера. Даже в самых безжалостных условиях эксплуатации автоматическая система смазки узлов обеспечивает простоту использования и работоспособность станка.

Устройство цифровой индикации SDS6-3V УЦИ на 3 оси

Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

  • УЦИ с отображением координат трех осей.
  • Яркий дисплей
  • Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Параметр Значение
Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
Размер рабочей поверхности (зеркала) стола, мм 400 х 1600
Наибольшее продольное перемещение стола, мм 1000
Наибольшее поперечное перемещение стола, мм 320
Наибольшее вертикальное перемещение стола, мм 420
Диапазон продольных и поперечный подач стола, мм/мин 25...1250
Диапазон вертикальных подач стола, мм/мин 8,3...416,6
Диапазон частот вращения шпинделя, об./мин. 40...2000
Количество частот вращения (скоростей) шпинделя 18
Угол поворота головки вокруг горизонтальной оси, град. +/- 45
Расстояние от торца шпинделя до стола, мм 30...500
Расстояние от оси шпинделя до колонны, мм 420
Наибольшая масса заготовки, кг 300 (с приспособлением)
Ход пиноли, мм 80
Мощность привода главного движения, кВт 11
Мощность двигателя подач, кВт 3
Класс точности Н
Номинальное напряжение питания, В 380
Габаритные размеры, мм 2560 х 2260 х 2500
Масса, кг 4150

Оборудование за отдельную плату:

  • Стол поворотный горизонтальный 7204-0023-01 d 400мм
  • Универсальная делительная головка УДГ-Д-250
  • Тиски станочные 7200-3223
  • Виброопоры  (ОВ-31М, ОВ-70)
