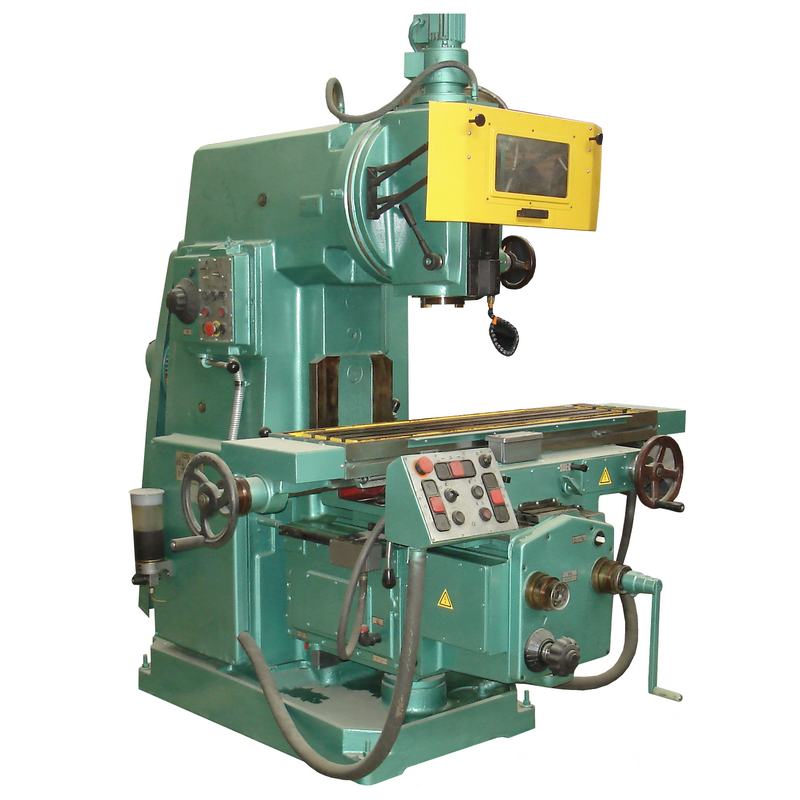

Станок вертикальный консольно-фрезерный 6Т13
Станок вертикальный консольно-фрезерный 6Т13 - Вега-Пром
Станок вертикальный консольно-фрезерный 6Т13
0 руб.
Артикул: 110303

Вернем 2% стоимости товара любым удобным способом при 100% предоплате

Назначение:

Станок вертикальный консольно-фрезерный 6Т13 (6Р13) был создан для качественного выполнения фрезерования, сверления и растачивания деталей, которые могут быть изготовлены из стали, чугуна, цветных металлов, их сплавов и других материалов.

Данная модель имеет целый ряд важных достоинств, к которым можно отнести высокую мощность приводов и высокая жесткость дает возможность применять с максимальной эффективностью разнообразные фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. С помощью этого современного станка можно производить точную обработку отверстий, ось которых расположена под углом к рабочей поверхности стола. Это стало возможным благодаря наличию поворотной шпиндельной головке станка, которая оснащена удобным механизмом ручного осевого перемещения гильзы шпинделя.

Помимо этого станок обладает устройством периодического регулирования величины зазора в винтовой паре продольной подачи, механизмом пропорционального замедления подачи, а также широким диапазоном частот вращения шпинделя и подач стола, значительно расширяющие его функциональные и технические возможности.

Особенности конструкции

  • Характерные особенности: базовая модель (автоматические циклы по 3 координатам);
  • Тип: вертикальный
  • механизированное крепление инструмента в шпинделе;
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
  • предохранительная муфта защиты привода подач от перегрузок;
  • торможение горизонтального шпинделя при остановке электромагнитной муфтой.
  • устройство защиты от разлетающейся стружки.
  • разнообразные автоматические циклы работы станка;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • большая мощность приводов;
  • высокая жесткость;
  • надежность и долговечность.

Расположение составных частей вертикально-фрезерного станка 6Т13

Расположение составных частей консольно-фрезерного станка 6Т13

Устройство цифровой индикации SDS6-3V УЦИ на 3 оси

За дополнительную плату возможна установка устройства цифровой индикации (УЦИ), которое предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

УЦИ для фрезерного станка 6Т13

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

  • УЦИ с отображением координат трех осей.
  • Яркий дисплей
  • Возможность выбора типа станка - токарный, фрезерный, шлифовальный.

Всем, кому нужен надежный и мощный станок для фрезерования, для успешного сверления деталей и расточки различных изделий мы просто считаем необходимым рекомендовать данный станок!

Посудите сами - изготовленный в России фрезерный станок 6Т13 жесткий, мощный и производительный. Это, пожалуй, именно то, что нужно любому покупателю станка. В его разработке и производстве учтены многие "боли" мастеров и успешно устранены. Отверстия, ось которых находится под углом, обрабатываются с высочайшей точностью, зазор в винтовой паре подачи можно регулировать, подачу пропорционально замедлять. По желанию устанавливаем УЦИ. По отзывам клиентов, работать на нем - одно удовольствие.

Наша компания "Вега-Пром" находится в Московской области и занимается производством и продажей металлообрабатывающих станков, оборудования и инструментов, стремясь закрыть потребности каждого клиента. Также осуществляем ремонт и модернизацию токарных, фрезерных, расточных и других станков. Качество и надежность того, что мы производим - наша основная задача и мы успешно с ней справляемся. Мы рады Вашим заказам и всегда подберем именно то, что нужно Вам!

Технический характеристики станок 6Т13 (6Р13)

Параметр Значение
Рабочая поверхность стола, мм 1600x400
Перемещение стола, мм, наибольшее
- продольное 1000
- поперечное 340
- вертикальное 430
- на одно деление лимба (продольное, поперечное, вертикальное), мм 0.05
- на один оборот лимба
   - продольное и поперечное 6
   - вертикальное 2
Конус шпинделя 50
Перемещение пиноли шпинделя на одно деление / оборот лимба, мм 0.05/4
Перемещение гильзы шпинделя (вертикальное) 80
Диаметр фрез при черновой обработке, мм, наибольший 200
Расстояние, мм
- от торца вертикального (оси горизонтального) шпинделя до рабочей поверхности стола, мм 70...500
- от оси шпинделя до направляющих станины 420
Скорость быстрого перемещения стола, мм/мин
- продольного и поперечного 4000
- вертикального 1330
Количество скоростей шпинделя 18
Частота вращения горизонтального или вертикального шпинделя, мин-1 31.5...1600
Количество подач стола 22
Подача, мм/мин
- продольная и поперечная 12.5...1600
- вертикальная 4.1...530
Угол поворота шпиндельной головки, град 45
Масса обрабатываемой детали (вместе с приспособлением), кг 630
Электродвигатель привода главного движения, кВт 11
Габаритные размеры, мм
- длина 2570
- ширина 2252
- высота 2430
Масса, кг 4250

Оборудование за отдельную плату:

  • Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
  • Стол поворотный круглый с редуктором механического привода 7204-0023-01
  • Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
  • Тиски станочные 7200-0220-02
  • Виброопоры  (ОВ-31М, ОВ-70)

В случае если вас интересует станок 6Т13 (6Р13) после капитального ремонта, можем предложить готовые варианты или заказать ремонт станка у наших менеджеров. Гарантия качества проведенных работ от 6 месяцев до 1 года. Доставка готового оборудования по России и СНГ.

Купить новый станок вертикально-фрезерный 6Т13 можно позвонив по телефону +7 (495) 228-78-60 или отправив заявку на адрес zvk@vegaprom.ru
