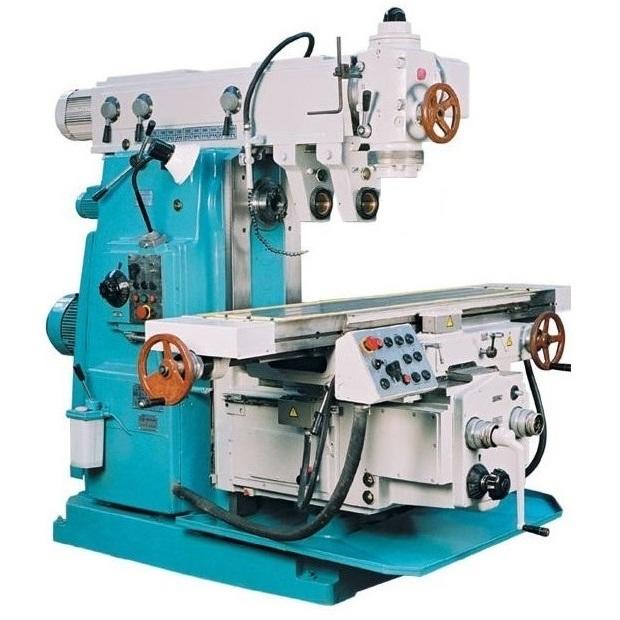

Станок широкоуниверсальный консольно-фрезерный 6Т83ШФ1 с УЦИ
Станок широкоуниверсальный консольно-фрезерный 6Т83ШФ1 с УЦИ - Вега-Пром
Станок широкоуниверсальный консольно-фрезерный 6Т83ШФ1 с УЦИ
0 руб.
Артикул: 110329

Станок широкоуниверсальный консольно-фрезерный 6Т83ШФ1 с УЦИ (6Р83ШФ1) предназначен для обработки различного вида поверхностей, а также крупногабаритных деталей, превышающих по своим размерам стол, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под любым углом в двух взаимно перпендикулярных плоскостях. На станке можно изготавливать металлические модели, штампы, пресс-формы, шаблоны, кулачки и т.д. Горизонтальный шпиндель станка применяется при обработке плоскостей торцовыми и цилиндрическими фрезами. Возможна как раздельная, так и одновременная работа обоими шпинделями. При установке серег станок может быть использован как обычный горизонтально-фрезерный.

По своим техническим характеристикам и функциональным возможностям данный станок полностью соответствует мировым стандартам качества, позволяя выполнять с максимальной точностью даже самые сложные работы, включая эффективную обработку глубоких пазов и деталей из высокопрочных материалов. Производитель предусмотрел простое и очень удобное управление шпинделем, которое дает возможность не только значительно повышать уровень производительности, но и экономить время на операции по настройке станка. Оригинальная конструкция станка и наличие выносных элементов позволяет вести раздельное и одновременное фрезерование деталей сложных форм с нестандартными габаритными размерами. Благодаря этому данный станок пользуется большой популярностью среди отечественных и зарубежных покупателей, заинтересованных в приобретении качественного и надежного оборудования с оптимальным соотношением цены и качества.

Особенности конструкции

  • механизированное крепление инструмента в шпинделе;
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
  • предохранительная муфта защиты привода подач от перегрузок;
  • торможение шпинделя при остановке электромагнитной муфтой.
  • разнообразные автоматические циклы работы станка;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • большая мощность приводов;
  • повышенный класс точности;
  • возможность одновременной работы двумя шпинделями;
  • высокая жесткость;
  • надежность и долговечность

Технологические возможности станка могут быть расширены за счет применения делительной головки, круглого поворотного стола.

Устройство цифровой индикации SDS6-3V УЦИ на 3 оси

Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

  • УЦИ с отображением координат трех осей.
  • Яркий дисплей
  • Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Параметр Значение
Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
Рабочая поверхность стола, мм 400x1600
Количество пазов для зажима 3
Нагрузка на стол, кг 630
Продольное перемещение стола, мм 1000
Поперечное перемещение стола, мм 400
Вертикальное перемещение стола, мм 420
Количество подач стола 22
Расстояние от оси шпинделя до направляющих хобота, мм 190
Расстояние от оси шпинделя поворотной головки до направляющих станины, мм 260...900
Наибольшее перемещение пиноли шпинделя, мм 80
Конус шпинделя основного N50
Конус шпинделя накладной и поворотной головок N40
Количество подач 18
Диапазон оборотов шпинделя, об/мин 31,5...1600
Продольные и поперечные подачи, мм/мин 12,5...1600
Вертикальные подачи, мм/мин 4,1...530
Ускоренный ход, вдоль и поперек, мм/мин 4000
Ускоренный ход по вертикали, мм/мин 1330
Мощность главного привода, кВт 11
Габаритные размеры, мм
- длина 2570
- ширина 2252
- высота 2040
Масса, кг 4350

Комплектация за дополнительную плату:

  • Стол поворотный горизонтальный ø 400 мм 7204-0023-01
  • Универсальная делительная головка УДГ-Д-250
  • Тиски станочные чугунные поворотные 7200-0220-02 (200мм)
