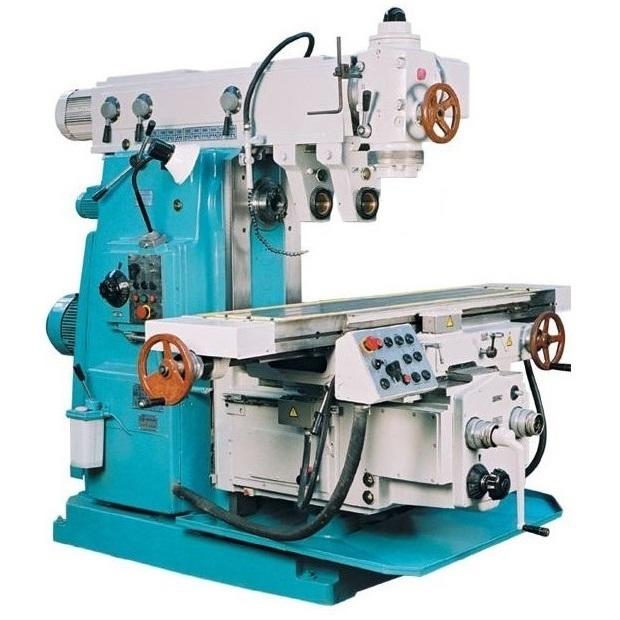

Станок широкоуниверсальный консольно-фрезерный 6Т83Ш
Станок широкоуниверсальный консольно-фрезерный 6Т83Ш - Вега-Пром
Станок широкоуниверсальный консольно-фрезерный 6Т83Ш
0 руб.
Артикул: 110328

Широкоуниверсальный фрезерный станок 6т83ш и его модификации, находят широкое применение в современной промышленности. Ранее данные модели выпускал Нижегородский завод. Теперь данный станок делают мелкие предприятия. Фрезерный станок 6т83ш по сравнению с аналогами иностранных поставщиков, уступает в функционале, но его износостойкость, неубиваемость , долговечность, ремонтопригодность, дает фору на несколько дет фору на сотню шагов в перед.
Сегодня, когда можно модернизировать практически любой станок старого парка, а современная электроника это позволяет, появилась уникальная возможность вдохнуть жизнь в наш старый станочный парк, который всеми путями стараются вытеснить за пределы современного рынка.
У нас есть проект модернизации данного типа станков, перевод их на программируемые контроллеры, установка серводвигателей в комплекте с частотными преобразователями. На выходе фрезерный станок 6т83ш получает технические характеристики современного станка, востребованный современным рынком.
6т83ш его цена, на много ниже западных аналогов.
Получаем: современный станок с современной электроникой, набор фиксированных или задающих отдельно оператором, частот вращения шпинделей или скорости подач стола. Позиционирование стола можно проводить в ручную или в автоматическом режиме, при чем с дискретностью 0,001.  Вся информация выводится на один пульт управления, оснащенный Tuch панелью, где отображается вся индикация, а картинка рабочей панели, позволяет интуитивно выбирать нужные команды.
Дистанционный пульт позволяет производить отдельные операции , такие как зажим и разжим инструмента, вывод стола в контрольную точку, при этом оператор может находится в некотором удалении от главного пульта управления. Что дает дополнительные удобства в эксплуатации данного вида оборудования.
Далее, как обычно, более подробно могут рассказать наши специалисты. Звоните.

Особенности конструкции

  • механизированное крепление инструмента в шпинделе;
  • устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
  • предохранительная муфта защиты привода подач от перегрузок;
  • торможение шпинделя при остановке электромагнитной муфтой.
  • разнообразные автоматические циклы работы станка;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • большая мощность приводов;
  • повышенный класс точности;
  • возможность одновременной работы двумя шпинделями;
  • высокая жесткость;
  • надежность и долговечность

Технологические возможности станка могут быть расширены за счет применения делительной головки, круглого поворотного стола.

Устройство цифровой индикации SDS6-3V УЦИ на 3 оси

За дополнительную плату возможна установка устройства цифровой индикации (УЦИ), которое предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

  • УЦИ с отображением координат трех осей.
  • Яркий дисплей
  • Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Параметр Значение
Рабочая поверхность стола, мм 400x1600
Количество пазов для зажима 3
Нагрузка на стол, кг 630
Продольное перемещение стола, мм 1000
Поперечное перемещение стола, мм 400
Вертикальное перемещение стола, мм 420
Количество подач стола 22
Расстояние от оси шпинделя до направляющих хобота, мм 190
Расстояние от оси шпинделя поворотной головки до направляющих станины, мм 260...900
Наибольшее перемещение пиноли шпинделя, мм 80
Конус шпинделя основного N50
Конус шпинделя накладной и поворотной головок N40
Количество подач 18
Диапазон оборотов шпинделя, об/мин 31,5...1600
Продольные и поперечные подачи, мм/мин 12,5...1600
Вертикальные подачи, мм/мин 4,1...530
Ускоренный ход, вдоль и поперек, мм/мин 4000
Ускоренный ход по вертикали, мм/мин 1330
Мощность главного привода, кВт 11
Габаритные размеры, мм
- длина 2570
- ширина 2252
- высота 2040
Масса, кг 4350

Комплектация за дополнительную плату:

  • Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
  • Стол поворотный горизонтальный ø 400 мм 7204-0023-01
  • Универсальная делительная головка УДГ-Д-250
  • Тиски станочные чугунные поворотные 7200-0220-02 (200мм)
