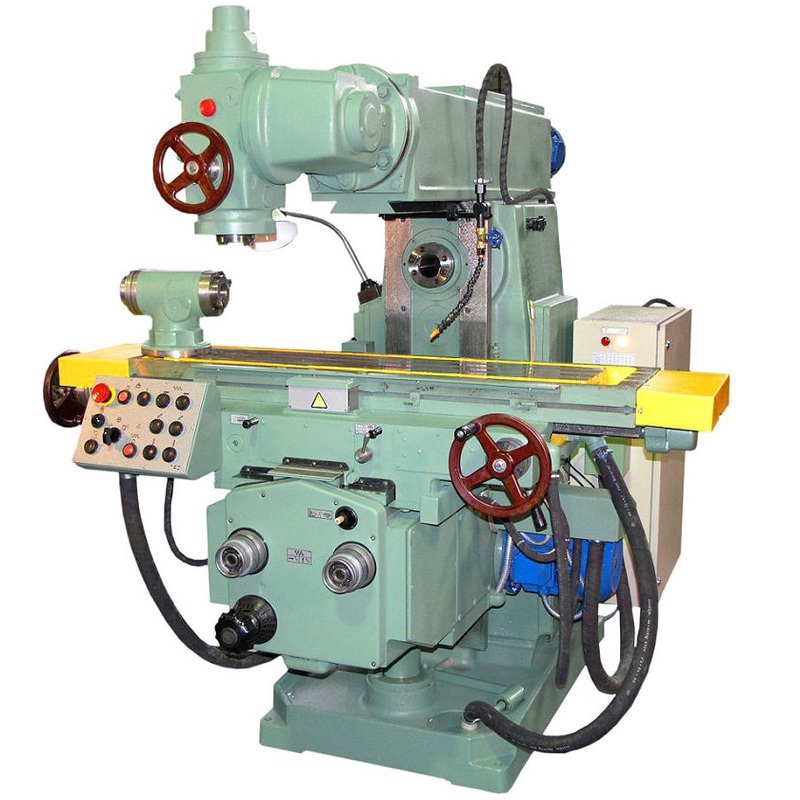

Станок широкоуниверсальный консольно-фрезерный 6Т82ШФ1 с УЦИ
Станок широкоуниверсальный консольно-фрезерный 6Т82ШФ1 с УЦИ - Вега-Пром
Станок широкоуниверсальный консольно-фрезерный 6Т82ШФ1 с УЦИ
0 руб.
Артикул: 110327

Станок консольно-фрезерный 6Т82ШФ1 с УЦИ имеет широкие функциональные возможности, позволяя с максимальным удобством обрабатывать различные материалы. Универсальность этой модели дает возможность за минимальное время изготавливать металлические модели, штампы, пресс-формы, шаблоны, кулачки и другие детали, необходимые для самых разных отраслей современной промышленности. Для того чтобы выполнять фрезерование крупногабаритных деталей с нестандартными формами, превышающими размеры рабочего стола, производитель оснастил станок данной модели выдвижным хоботом, на который крепится шпиндельная головка. Подобная конструкция дает возможность проворачиваться под любым углом в двух взаимно перпендикулярных плоскостях, значительно увеличивая площадь обрабатываемой заготовки. Стоит отдельно отметить, что горизонтальный шпиндель станка может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами. Помимо этого производитель предусмотрел возможность раздельной одновременной работы сразу двумя шпинделями, а также дополнительное использование делительной головки, поворотного круглого стола и других приспособлений.

Основные преимущества станков 6Т82Ш

  • привод горизонтального шпинделя 7,5 кВт, вертикального 3 кВт;
  • устройство механизированного крепления инструмента;
  • величина зазора в винтовой паре продольной подачи регулируется при помощи специального устройства;
  • муфта защиты привода подач от перегрузок;
  • электромагнитная муфта торможения шпинделя;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • наличие автоматических циклов фрезерования заготовок по трем осям;
  • широкий диапазон частот вращения шпинделя и подач стола;
  • способность работы двумя шпинделями одновременно;
  • высокая жесткость, надежность, долговечность.

Устройство цифровой индикации SDS6-3V УЦИ на 3 оси

Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.

Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.

  • УЦИ с отображением координат трех осей.
  • Яркий дисплей
  • Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Параметр Значение
Устройство цифровой индикации Sino SDS6-3V (или аналог по желанию Заказчика)
Рабочая поверхность стола, мм 320х1250
Количество пазов для зажима 3
Нагрузка на стол, кг 400
Продольное перемещение стола, мм 800
Поперечное перемещение стола, мм 320
Вертикальное перемещение стола, мм 420
Количество подач стола 22
Расстояние от оси шпинделя до направляющих хобота, мм 155
Расстояние от оси шпинделя поворотной головки до направляющих станины, мм 260...820
Наибольшее перемещение пиноли шпинделя, мм 80
Конус шпинделя основного N50
Конус шпинделя накладной и поворотной головок N40
Количество подач 18
Диапазон оборотов шпинделя, об/мин 31,5...1600
Продольные и поперечные подачи, мм/мин 12,5...1600
Вертикальные подачи, мм/мин 4,1...530
Ускоренный ход, вдоль и поперек, мм/мин 4000
Ускоренный ход по вертикали, мм/мин 1330
Мощность главного привода, кВт 7,5
Габаритные размеры, мм
- длина 2280
- ширина 1965
- высота 1970
Масса, кг 3500

Комплектация за дополнительную плату:

  • Стол поворотный горизонтальный ø 400 мм 7204-0023-01
  • Универсальная делительная головка УДГ-Д-250
  • Тиски станочные чугунные поворотные 7200-0220-02 (200мм)
