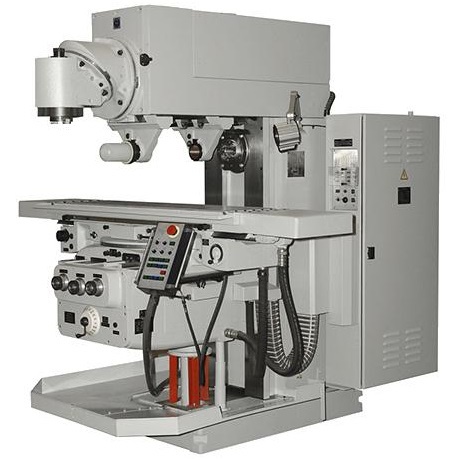

Широкоуниверсальный фрезерный станок FU350MRApUG
Широкоуниверсальный фрезерный станок FU350MRApUG - Вега-Пром
Широкоуниверсальный фрезерный станок FU350MRApUG
0 руб.
Артикул: 110334

Широкоуниверсальный фрезерный станок FU350MRApUG-03 предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.

Консольно-фрезерные станки выпускаются по лицензии немецкой фирмы «ХЕККЕРТ». По своим техническим характеристикам они соответствуют российским фрезерным станкам завода «ЗЕФС», однако превосходят их по технологическим возможностям и качественным характеристикам.

За дополнительную плату станки комплектуются накладными вертикальными фрезерными головками.

Основные преимущества

  • Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость.
  • Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени.
  • Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве. Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола.
  • Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию. Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов.
  • Высокие точностные характеристики станка FU350MRApUG-03 позволяют производить детали самого высокого качества; например, неплоскостность поверхности стола на всей длине не превышает 16 мкм. Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Параметр Значение
Размер рабочей поверхности стола, мм. 315 х 1250
Наибольшее продольное перемещение стола, мм. 850
Поперечный ход стола, мм. 270
Наибольшее вертикальное перемещение стола, мм. 500
Наибольший угол поворота стола в горизонтальной плоскости, град. +/- 45
Количество Т-образных пазов 4
Расстояние между осями Т-образных пазов, мм. 63
Ширина Т-образного паза 18Н7
Пределы частот вращения шпинделя, об/мин 28 - 1400 (горизонтальный); 28 -1400 (вертикальный)
Конец шпинделя ISO-50 (горизонтальный и вертикальный)
Наибольший крутящий момент на шпинделе, Нм 900 (горизонтальный); 600 (вертикальный)
Продольные подачи стола, мм/мин 16 - 800
Поперечные подачи стола, мм/мин 16 - 800
Вертикальные подачи стола, мм/мин 5 - 250
Число ступеней подач 18
Скорость быстрых перемещений, м/мин 3,15 (оси Х, Y); 1,0 (ось Z)
Масса FU350MRApUG-03 заготовки, кг. 1000
Мощность привода главного движения, кВт 5,5 / 3,0 (горизонтального/ вертикального шпинделя)
Мощность двигателя подач, кВт 1,5
Класс точности Н
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1990 х 2112 х 2580 2750 х 1950 х 2330 (в упаковке)
Масса, кг. 4050 (4700 в упаковке)
