Станок радиально сверлильный 2а576
Радиально-сверлильный станок 2А576 - Вега-Пром

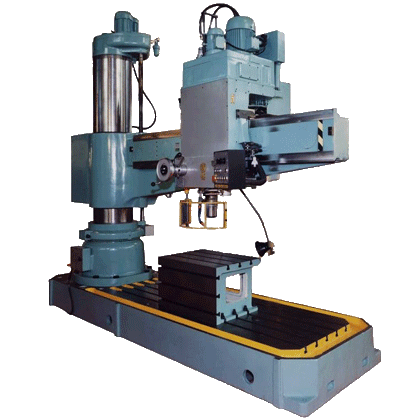

Радиально-сверлильный станок 2А576
4 890 000 руб.
Артикул: 110338

Станок 2а576 выпускался во времена СССР на Одесском станкозаводе. После развала Союза производство было резко приостановлено из-за того, что упал спрос на него. Мелкие российские организации стали самостоятельно выпускать данный вид оборудования. Это мощный станок, который прошел несколько этапов модернизации, поэтому может конкурировать с зарубежными аналогами очень легко. Его характеристики позволяют использовать его в рамках крупных предприятий, особенно в области ВПК.

Особенности

Станок сверлильный 2а576 поучил широкое распространение в серийном, мелкосерийном и индивидуальном производстве. В комплектацию станка обязательно входит:

  • Колонна, которая поворачивается вокруг вертикальной оси на цокольных подшипниках.
  • Рукав, который может перемещаться вертикально по колонне, а также вращаться совместно с ней.
  • Сверлильная головка, движение которой соответствуют направляющим рукавам.
  • Шпиндель, вертикально движущийся в корпусе головки.

Все используемые элементы можно легко перемещать, а также фиксировать в определенном положении с помощью гидравлических зажимов. На сверлильной головке размещены основные элементы управления.

Станок радиально сверлильный 2а576 разработан и используется специально для следующих операций:

  • Сверление;
  • Зенкерование;
  • Развертывание;
  • Подрезка торцов;
  • Нарезание резьбы.

Принцип работы

В зависимости от размеров обрабатываемой детали, она устанавливается на поверхности стола либо на основании. Для закрепления режущего инструмента используется конус шпинделя либо патроны, оправки и иные приспособления.

Процесс обработки совокупности отверстий с параллельными осями сопровождается сохранением неподвижного положения детали за счет эффективно фиксации. Совмещения оси инструмента для резки с осями отверстий во время обработки обеспечивается с помощью траверсы с колонной. Шпиндельная баба движется вдоль траверсы. Когда оси полностью совмещены, выполняется зажим колонны с бабой на траверсе.

Каждый переход с применением гидрофицированного механизма обеспечивается на самой выгодной скорости кругового движения шпинделя при заданной величине подачи. После этого он стремительно перемещается вручную к поверхности обработки, срабатывает механическая подача, отключаемая системой в случае достижения заданной глубины обработки.

Конструкция станка 2А576

Привод движения резания оснащен двусторонней многодисковой фрикционной муфтой, которая отвечает за включение, выключение, реверсирование вращения шпинделя. За счет этого управление агрегатом становится проще, привод защищается от перегрузок при повышенных оборотах шпинделя. Такая система значительно усиливает динамику привода во время нарезки резьбы с помощью метчика.

Чтобы привод резания был защищен от повреждений в случае работы шпинделя на низких оборотах, переборный вал коробки скоростей оборудован второй многодисковой муфтой.

Особенностью станка 2а576 является наличие преселективного гидрофицированого управления коробкой подач и коробкой скоростей. За счет этого можно заранее настраивать режимы обработки, то есть при выполнении перехода заранее конфигурировать механизм переключения на определенную подачу и число оборотов шпинделя без необходимости остановки станка.

Когда шпиндель остановлен для смены инструмента резки и далее следует включение пускового фрикциона, агрегат будет автоматически перестроен на режим, предустановленный ранее.

Чтобы защитить оборудование от перегрузок и поломок, механизм подъема и опускания траверсы оснащен шариковой предохранительной муфтой в приводе.

Достоинства

Станок радиально сверлильный 2а576 отличается следующими преимуществами:

  • Надежной конструкцией и высокими техническими характеристиками;
  • Простой и технологичной системой управления, чтобы добиться необходимой производительности и эффективной работы;
  • Широким функционалом;
  • Большой диапазон количества оборотов.

В компании «Вега-Пром» можно приобрести станок радиально сверлильный 2а576 по самым выгодным ценам. Мы являемся официальным дилером производителя, поэтому осуществляем продажу оборудования без лишних наценок, поставляя все в минимальные сроки.

Параметр Значение
Модель станка 2А576 2А587
Диаметр сверления в стали 45 по ГОСТ 1050-38 , мм 80 100
Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 100 125
Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М80х4 М100х4
Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М100х4 М100х4
Расстояние от оси шпинделя до направляющей колонны (вылет), мм
 - наибольшее 2500 3150
Наибольшая масса инструмента, устанавливаемого на станке, кг 25 35
Конус шпинделя ISO50 ISO50
Расстояние от торца шпинделя до рабочей поверхности плиты, мм
 - наибольшее 2000 2500
 - наименьшее 500 630
Перемещение шпинделя, мм
- наибольшее 500 630
Наибольшее перемещение сверлильной головки по рукаву, мм 2000 2635
Наибольшее вертикальное перемещение рукава по колонне, мм 1100 1500
Наибольший угол поворота рукава вокруг оси колонны, град. 360 360
Пределы частоты вращения шпинделя, мин-1 9...1800 8...1600
Число ступеней вращения шпинделя 24 24
Число ступеней рабочих подач 24 24
Мощность главного двигателя, кВт 7,5 11
Габаритные размеры, мм
- длина 4180 4850
- ширина 1280 1830
- высота 4115 4912
Масса, кг 11900 17200
