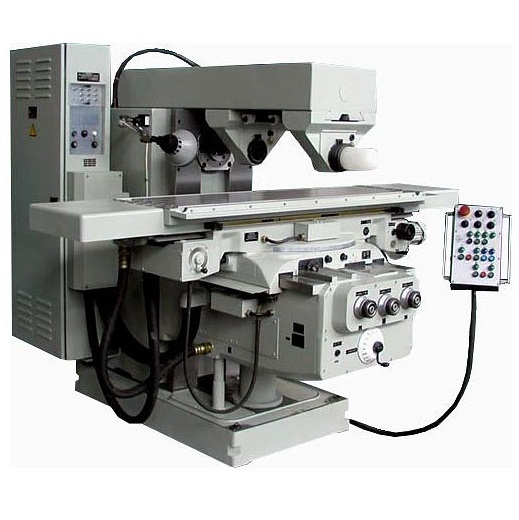

Станок горизонтальный консольно-фрезерный с крестовым столом FW450MR
Станок горизонтальный консольно-фрезерный с крестовым столом FW450MR - Вега-Пром
Станок горизонтальный консольно-фрезерный с крестовым столом FW450MR

Заказать

0 руб.
Артикул: 110322
Назначение:

Предназначен для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.

Особенности:
  • Аналог станка 6Т83Г. Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERT");
  • Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
  • Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени;
  • Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
  • Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
  • Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
  • Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
  • Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
  • Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.

Технические характеристики

Параметр Значение
Размер рабочей поверхности (зеркала) стола, мм 400 х 1600 (450 х 1800*)
Наибольшее продольное перемещение стола, мм 1120
Наибольшее поперечное перемещение стола, мм 345 (крестового суппорта)
Наибольшее вертикальное перемещение стола, мм 400 (550; 630*)
Наибольший угол поворота стола в горизонтальной проскости, град. -
Количество Т-образных пазов 5
Диапазон частот вращения шпинделя, об./мин 28...1400 (до 2240*)
Конус шпинделя ISO-50
Наибольший крутящий момент на шпинделе, Нм 1850
Диаметр переднего подшипника, мм 110
Число ступеней подач 18
Знаменатель геометрической прогрессии 1,25
Диапазон продольных и поперечный подач стола, мм/мин 16...800
Диапазон вертикальных подач стола, мм/мин 5...250
Скорость быстрого установочного перемещения стола, м/мин 3,15 (продольно, поперечно); 1,0 (вертикально)
Наибольшая масса заготовки, кг 1500
Мощность привода главного движения, кВт 11 (15*)
Скорость подачи СОЖ, л/мин 10
Класс точности Н
Номинальное напряжение питания, В 380
Габаритные размеры, мм 3500 x 2920 x 2160
Масса, кг.  4400
* - специальное исполнение (заказ)
