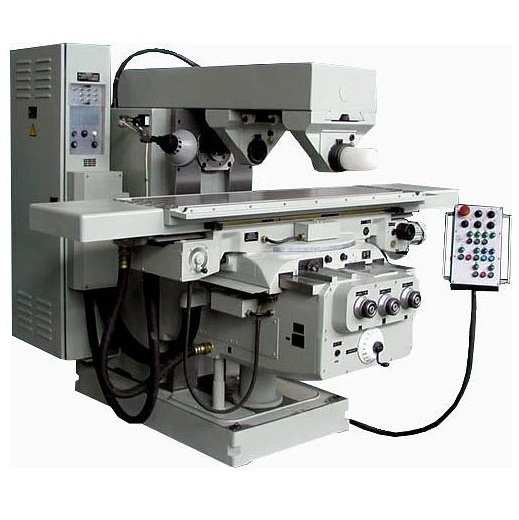

Станок горизонтальный консольно-фрезерный с крестовым столом FW350MR
Станок горизонтальный консольно-фрезерный с крестовым столом FW350MR - Вега-Пром
Станок горизонтальный консольно-фрезерный с крестовым столом FW350MR

Заказать

0 руб.
Артикул: 110320
Назначение:

Предназначен для фрезерования всевозможных деталей из различных материалов в условиях индивидуального и серийного производства. На станке можно обрабатывать вертикальные и горизонтальные плоскости, пазы, углы, рамки, зубчатые колеса и др.

Особенности:
  • Аналог станка 6Т82Г. Выпускается по лицензии немецкой фирмы "ХЕККЕРТ" ("HECKERT");
  • Основные узлы изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
  • Фторопластовое покрытие направляющих стола и стойки обладает хорошими антифрикционными свойствами и антизадирной способностью, что позволяет обеспечивает стабильность точностных параметров в течение длительного времени;
  • Наличие автоматических циклов обработки (маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях) позволяет использовать станки не только в мелкосерийном, но и в крупносерийном производстве;
  • Наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола;
  • Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию;
  • Фрезерование методом попутной подачи позволяет осуществлять эффективную обработку глубоких пазов и деталей из высокопрочных материалов;
  • Высокие точностные характеристики станка позволяют производить детали самого высокого качества. Например, неплоскостность поверхности стола на всей длине не превышает 16 мкм.;
  • Модульная конструкция максимально облегчает ремонт станка в случае его необходимости.
Параметр Значение
Размер рабочей поверхности (зеркала) стола, мм 315 х 1250 (375 х 1600*)
Наибольшее продольное перемещение стола, мм 850
Наибольшее поперечное перемещение стола, мм 270 (крестового суппорта)
Наибольшее вертикальное перемещение стола, мм 355 (505*)
Наибольший угол поворота стола в горизонтальной проскости, град. -
Количество Т-образных пазов 4
Диапазон частот вращения шпинделя, об./мин 28...1400 (до 2240*)
Конус шпинделя ISO-50
Наибольший крутящий момент на шпинделе, Нм 1850
Диаметр переднего подшипника, мм 110
Число ступеней подач 18
Знаменатель геометрической прогрессии 1,25
Диапазон продольных и поперечный подач стола, мм/мин 16...800
Диапазон вертикальных подач стола, мм/мин 5...250
Скорость быстрого установочного перемещения стола, м/мин 3,15 (продольно, поперечно); 1,0 (вертикально)
Наибольшая масса заготовки, кг 1000
Мощность привода главного движения, кВт 5,5 (7,5*)
Скорость подачи СОЖ, л/мин 10
Класс точности Н
Номинальное напряжение питания, В 380
Габаритные размеры, мм 2800 x 2420 x 1995
Масса, кг 3050
* - специальное исполнение (заказ)
