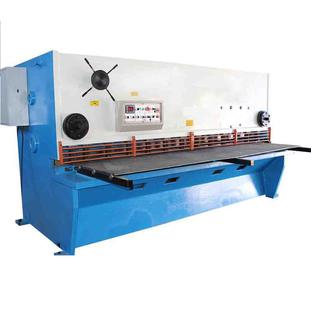

Ножницы гильотинные гидравлические НГ20Г.02
Ножницы гильотинные гидравлические НГ20Г.02 - Вега-Пром
Ножницы гильотинные гидравлические НГ20Г.02
0 руб.
Артикул: 110438

Гильотина НГ20Г.02 предназначена для резки листового метала толщиной до 20 мм, шириной до 3150 мм. ДАННАЯ МОДЕЛЬ МОЖЕТ ОСНАЩАТЬСЯ СИСТЕМОЙ ЧПУ!

Гидравлическая гильотина с шириной листа 3150 мм, модели НГ20Г.02, предназначена для прямой продольной и поперечной резки листового материала. Резка металла производится за один ход ножа по разметке или упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 С до +40 С. Удобство в работе, пониженная шумность, высокое качество реза и надежность гидравлических гильотинных ножниц, а также различные варианты комплектации, позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования. Управление настройкой работы ножниц осуществляется с пульта, рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. На заказ могут устанавливаться комплектующие импортного производства (OMRON, SIEMENS, BOSСH и т.д.)

Параметр Значение

Толщина листа при σвр ≤ 50 кгс/мм

min

max



1

20

Ширина листа, мм

3150

Угол наклона подвижного ножа

0,5°-2°45’

Производительность насоса, л/мин

100

Эл. двигатель главного привода

кВт

об/мин



30

960

Количество резов в минуту

10-12

Масса, кг

16300

Управление рабочим ходом

ножная педаль

Габариты, мм

3850х1970х2610

Базовая комплектация НГ20Г.02:

  • Пульт на станине, ножная педаль;
  • рабочий стол, оснащенный встроенными шариковыми опорами для более легкого передвижения металла;
  • освещение рабочей зоны с лазерным указателем линии реза - для более точного реза металла;
  • фронтальные удлинители рабочего стола с боковой линейкой 1000 мм;
  • передний боковой упор, при необходимости легко убирается;
  • стандартный задний моторизированный упор - управление на пульте, информация о положении так же выводится на пульт;
  • решетчатое ограждение зоны реза металла;
  • электронный счетчик ходов, показания на экране пульта управления;
  • кнопочное управление продольным наклоном ножей для более удобного реза металла разной толщины находится на пульте;
  • кнопочное управление зазором между ножами с пульта.

Дополнительное оборудование НГ20Г.02:

  • установка числового программного управления - ЧПУ;
  • установка системы подогрева рабочей жидкости для возможности реза металла при отрицательных температурах окружающего воздуха;
  • моторизированный задний упор с увеличенным ходом - управление на пульте, информация о положении так же выводится на пульт;
  • моторизированный задний упор с возможностью подъема над листом при резе длинных заготовок- управление на пульте, информация о положении так же выводится на пульт;
  • в зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката (круг, уголок, швеллер и т.д.);
  • два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза (приводной и не приводной);
  • два типа откатных тележек для облегчения вывоза отрезанных заготовок из зоны ножниц (приводная и не приводная);
  • пневматическая поддержка тонкого листа.
