• Ножницы гильотинные гидравлические НГ25Г.01

Заказать

0 руб.

Артикул: 110430

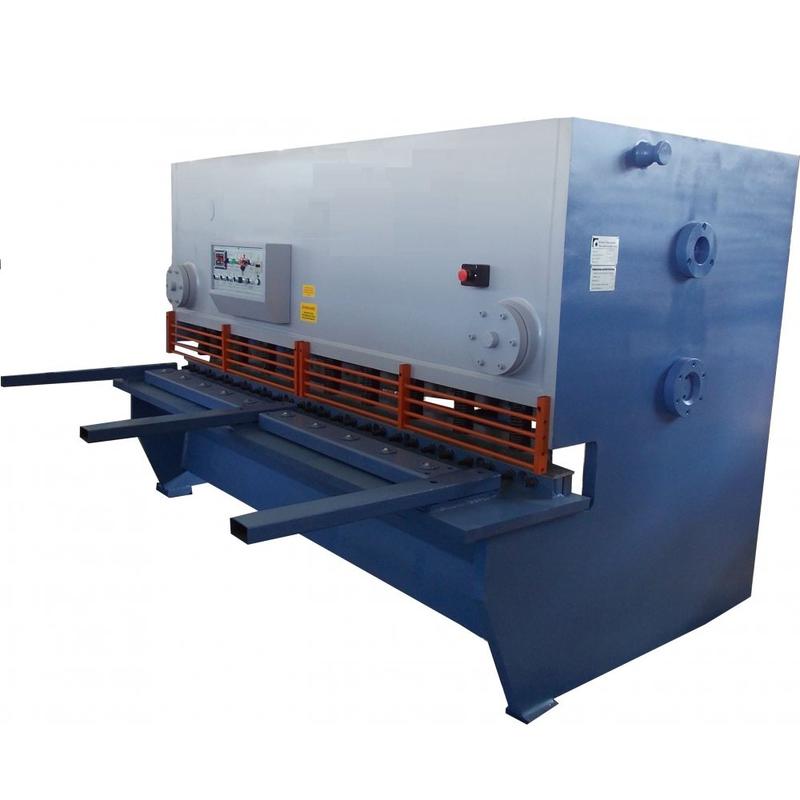

Гидравлическая гильотина НГ25Г.01 предназначена для резки листового метала толщиной до 25 мм, шириной до 2500 мм. ДАННАЯ МОДЕЛЬ МОЖЕТ ОСНАЩАТЬСЯ СИСТЕМОЙ ЧПУ!

Гидравлическая гильотина НГ25Г.01, предназначена для прямой продольной и поперечной резки листового материала. Резка металла производится за один ход ножа по разметке или упору. Ножницы эксплуатируются в закрытых помещениях или на открытом воздухе, при температуре окружающей среды от -25 С до +40 С. Удобство в работе, пониженная шумность, высокое качество реза и надежность гидравлических гильотинных ножниц, а также различные варианты комплектации, позволяют эксплуатировать данное оборудование в производствах с высокими требованиями к качеству оборудования. Управление настройкой работы ножниц осуществляется с пульта, рабочий ход с педали. Электрическая схема обеспечивает работу ножниц на одиночных и автоматических ходах. На заказ могут устанавливаться комплектующие импортного производства (OMRON, SIEMENS, BOSСH и т.д.)

Конструкция ножниц, гидравлическая и электрическая принципиальная схемы обеспечивают безопасность работы оператора и обслуживающего персонала при выполнении ими требований настоящего руководства. Безопасность обслуживания ножниц и работы на них обеспечиваются: Требуемой настройкой предохранительных клапанов гидросистемы, исключающих возможность повышения давления в гидросистеме выше номинального. Защитной решеткой зоны реза исключающей попадание рук оператора в опасную зону. Фотозащитой опасных зон (в зависимости от комплектации и требований заказчика). Особенностями педального управления- при отпускании педали, рабочий ход немедленно прекращается, и ножевая балка возвращается в исходное положение. Светильниками местного освещения линии реза или лазерной подсветкой линии реза.

Базовая комплектация НГ25Г.01:

• Пульт на станине, ножная педаль;
• рабочий стол, оснащенный встроенными шариковыми опорами для более легкого передвижения металла;
• освещение рабочей зоны с лазерным указателем линии реза - для более точного реза металла;
• фронтальные удлинители рабочего стола с боковой линейкой 1000 мм;
• передний боковой упор, при необходимости легко убирается;
• стандартный задний моторизированный упор - управление на пульте, информация о положении так же выводится на пульт;
• решетчатое ограждение зоны реза металла;
• электронный счетчик ходов, показания на экране пульта управления;
• кнопочное управление продольным наклоном ножей для более удобного реза металла разной толщины находится на пульте;
• кнопочное управление зазором между ножами с пульта.

Дополнительное оборудование НГ25Г.01:

• установка числового программного управления - ЧПУ;
• установка системы подогрева рабочей жидкости для возможности реза металла при отрицательных температурах окружающего воздуха;
• моторизированный задний упор с увеличенным ходом - управление на пульте, информация о положении так же выводится на пульт;
• моторизированный задний упор с возможностью подъема над листом при резе длинных заготовок- управление на пульте, информация о положении так же выводится на пульт;
• в зависимости от модели - установка дополнительной секции для возможности рубки сортового и профильного проката (круг, уголок, швеллер и т.д.);
• два типа рольгангов для более легкого передвижения разрезаемого металла в зону реза (приводной и не приводной);
• два типа откатных тележек для облегчения вывоза отрезанных заготовок из зоны ножниц (приводная и не приводная);
• пневматическая поддержка тонкого листа.
