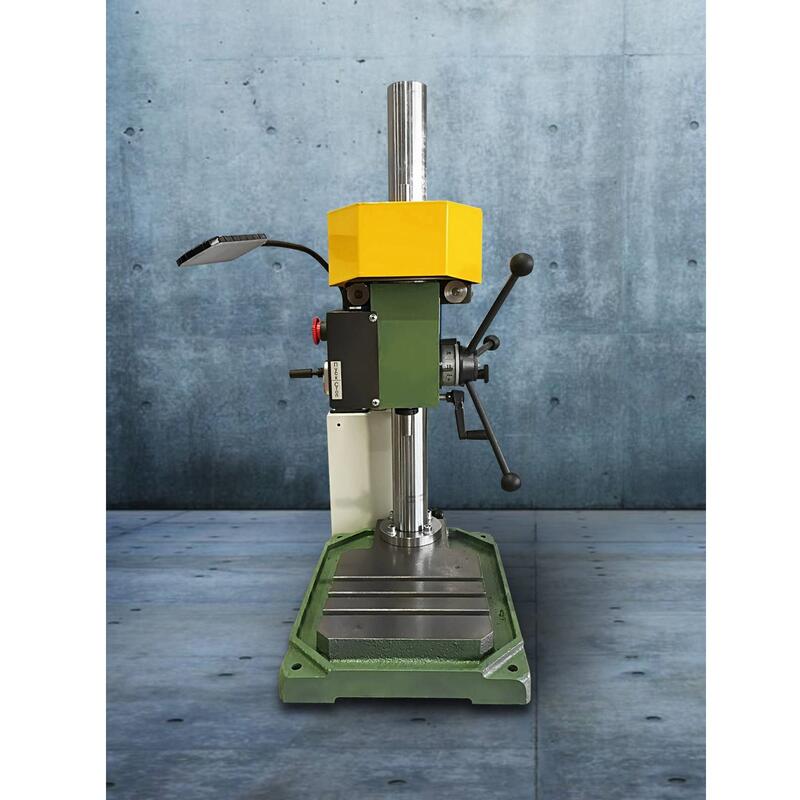

- Настольный вертикально-сверлильный станок НС-16
Более подробную консультацию Вы сможете получить у наших специалистов, и по техническим и по финансовым вопросам, звоните 88005051035.
Особенности
Настольно сверлильный станок характеризуется пятиступенчатыми приводными шкивами, что позволяет получить пять скоростей вращения, поэтому скорость резания пользователь выбирает в процессе.
Натяжной ремень оригинальной конструкции обеспечивает высокую скорость смены положения на шкивах, чтобы обеспечить оптимальную скорость сверления
Станок НС-16 предназначен для реализации совокупности операций:
- Зенкерование;
- Сверление отверстий;
- Развертывание.
Данная модель не позволяет выполнять рассверливание и нарезку труб.
Меры безопасности
Во время распаковки оборудования, его перевозки, монтажа, подготовки к использованию, ремонта и остальных действиях требуется соблюдать конкретные требования безопасности, которые прописаны в инструкциях на проведения каждого из типов работ.
Важным требованием является надежное заземление станка.
Детали, которые подлежат обработке, требуется надежно закрепить. Сверлильная головка тоже должна быть закреплена максимально надежно.
При эксплуатации станка запрещено:
- Оставлять открытым кожух ременной передачи;
- Выбивать патрон во время вращения шпинделя;
- Останавливать вращение шпинделя рукой, даже если он уже выключен.
Шпиндель необходим для трансляции вращения инструменту, закрепленному в патроне. Монтируется шпиндель в гильзе с помощью подшипников качения. Зубчатая рейка гильзы постоянно сцеплена с зубчатым колесом штурвала. Конец шпинделя оснащен гайкой, используемой для снятия патрона с его конуса. Спиральная пружина необходима для защиты от самопроизвольного опускания шпинделя.
Купить станок НС-16
Компания ООО «Вега-Пром» предлагает купить станок сверлильный НС16. С любыми вопросами можно обратиться к менеджерам компании по телефону или иным удобным способом.
Наибольший диаметр сверления, мм | 16 |
Конус Морзе наружний по ГОСТ 9953-82 | В18 |
Вылет шпинделя от колонны, мм | 197 |
Расстояние от шпинделя до стола максимальное, мм | 460 |
Перемещение шпинделя, мм | 100 |
Размеры рабочей поверхности стола по ГОСТ 370-93: | |
Ширина, мм | 250 |
Длина, мм | 255 |
Количество Т-образных пазов, шт | 3 |
Расстояние между пазами по ГОСТ 1574-91, мм | 50 |
Ширина Т-образных пазов по ГОСТ 1574-91, мм | 14Н12 |
Скорость шпинделя: | |
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм | 6 |
Частота вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500 |
Габаритные размеры: | |
Длина, мм | 625 |
Ширина, мм | 345 |
Высота, мм | 888 |
Питающая сеть: | |
Напряжение сети, В | 380 |
Род тока - переменный, Частота, Гц | 50 |
Напряжение цепи управления, В | 220 |
Род тока | переменный |
Номинальный ток станка А | 2,7 |
Техническая характеристика электрооборудования: | |
Количество электродвигателей, шт | 1 |
Тип электродвигателя | АИР71 А4 У2 |
Мощность электродвигателя, кВт | 0,75 |
Частота вращения электродвигателя, об/мин | 1500 |
Масса станка, кг | 120 |
- Станок настольный сверлильный НС-16 – 1 шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
-
