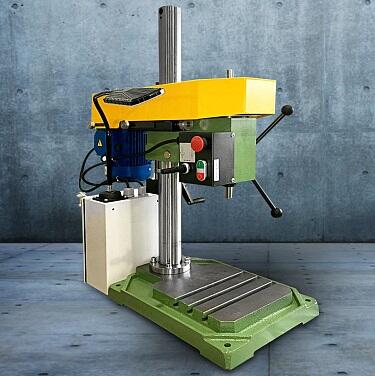

- Настольный вертикально-сверлильный станок 2М112 (ГС2112)
Настольный вертикально-сверлильный станок 2м112 используется для сверления отверстий до 12 мм и нарезания резьбы диаметром до 12 мм на небольших металлических изделиях из чугуна, стали и сплавов цветных металлов. Станок можно использовать для целого комплекса операций металлообработки: получения резьбы, сверления, рассверливания, растачивания, зенкерования. Простота конструкции обеспечивает легкость управления станком, длительный срок эксплуатации и повышенную надежность.
Особенности станка 2М112
Основой шпиндельной бабки станка служит корпус из чугуна со смонтированным шпиндельным узлом, механизмом ременного натяжения, системой местного освещения оборудования. К бабке сзади подсоединен электрический двигатель. Есть возможность для поворота шпиндельной бабки на колоне и ее закрепления в подходящей позиции.
Плита выполнена в виде отливки, имеющей емкость для сбора охлаждающей жидкости и ее отвода. В плиту вмонтировано электрическое оборудование станка. Передняя стенка плиты используется для размещения пульта. Рабочая плоскость плиты оснащена Т-образными пазами, на которые можно крепить необходимые элементы. Верхний уступ плиты в кронштейне предназначен для монтажа колонки, которая отвечает за перемещение шпиндельной бабки. Соединение колонки с кронштейном неподвижное.
Местом крепления шпиндельного узла служит корпус, а шпинделя – гильза на шарикоподшипниках. Вращающее движение шпинделю передается от втулки и шкива с использованием шлицевого соединения. Для подачи шпинделя используется ручной механизм, работающий от вращения штурвала с помощью гильзы с рейкой и валика-шестерни. Чтобы снять сверлильный патрон со шпиндельного конуса применяется особая гайка.
Работа станка
- Шпиндель станка перемещается по колонне.
- Пиноль станка поднимается до уровня 400 мм над поверхностью стола, чтобы можно было выполнять обработку заготовок в большом диапазоне габаритов.
- Перед стартом работы мотора требуется закрепить деталь зажимами, размещенными в Т-образных пазах.
- Дополнительное оборудование от производителя представлено тисками, монтируемыми в пазы координатного стола на станине.
- После проверки шпинделя на рабочую скорость вращения соответствующую твердости детали, вылет и положение инструментальной головки относительно стола подбирается вручную.
- Сверло или метчик требуемого размера вставляется в патрон.
- Ход проверяется на деактивированном приводе, после чего можно активировать мотор, чтобы выполнить необходимую технологическую операцию с деталью.
Возвратная пружина позволяет облегчить регулировку высоты шпинделя. Использование дополнительной тумбы позволяет искусственно увеличить вылет для станка, не в ущерб устойчивости. Сменные шкивы предназначены для быстрой смены скоростей вращения.
В ООО «Вега-Пром» вы можете приобрести настольный вертикально-сверлильный станок 2м112 с доставкой. Менеджеры компании готовы проконсультировать вас по возникшим вопросам. Среди наших услуг не только монтаж купленного оборудования, но и его обслуживание по гарантии и после ее завершения.
Наибольший диаметр сверления, мм | 12 |
Конус Морзе наружний по ГОСТ 9953-82 | В18 |
Вылет шпинделя от колонны, мм | 200 |
Расстояние от шпинделя до стола максимальное, мм | 460 |
Перемещение шпинделя, мм | 100 |
Размеры рабочей поверхности стола по ГОСТ 370-93: | |
Ширина, мм | 250 |
Длина, мм | 255 |
Количество Т-образных пазов, шт | 3 |
Расстояние между пазами по ГОСТ 1574-91, мм | 50 |
Ширина Т-образных пазов по ГОСТ 1574-91, мм | 14Н12 |
Скорость шпинделя: | |
Наибольшее перемещение сверлильной (шпиндельной) головки (бабки), мм | 6 |
Частота вращения шпинделя, об/мин | 450, 800, 1400, 2500, 4500 |
Габаритные размеры: | |
Длина, мм | 625 |
Ширина, мм | 345 |
Высота, мм | 888 |
Питающая сеть: | |
Напряжение сети, В | 380 |
Род тока - переменный, Частота, Гц | 50 |
Напряжение цепи управления, В | 220 |
Род тока | переменный |
Номинальный ток станка А | 2,7 |
Техническая характеристика электрооборудования: | |
Количество электродвигателей, шт | 1 |
Тип электродвигателя | АИР71 А4 У2 |
Мощность электродвигателя, кВт | 0,55 |
Частота вращения электродвигателя, об/мин | 1500 |
Масса станка, кг | 120 |
- Станок настольный сверлильный 2М112 – 1 шт.;
- Паспорт – 1 экз.;
- Руководство по эксплуатации – 1 экз.
- Деревянная обрешетка
-
