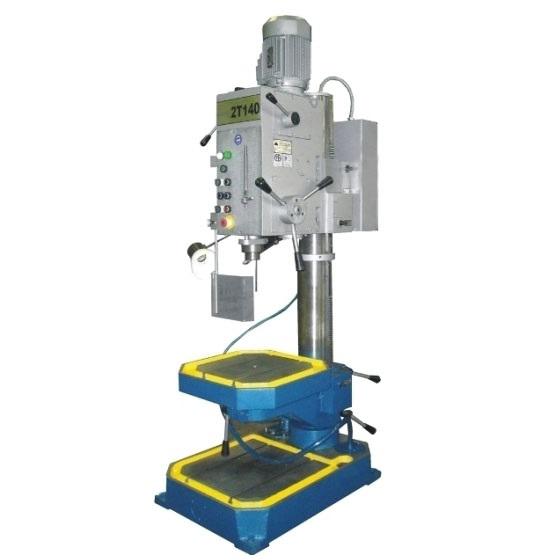

Вертикально-сверлильный станок 2Т140
Вертикально-сверлильный станок 2Т140 - Вега-Пром
Вертикально-сверлильный станок 2Т140
0 руб.
Артикул: 110347

Вертикально-сверлильный станок 2Т140 представляет собой мощный прибор, используемый для выполнения нескольких типов операций: сверления, развертывания, зенкерования, нарезки резьбы в средних и мелких деталях. Для обработки на станке 2Т140 применяется ручная или механическая подача шпинделя. Станок обязательно оснащается механизмом отключения подачи в случае достижения заданной глубины обработки детали. Оборудование предназначено для нарезки резьбы с помощью ручного управления реверсированием шпинделя, а также в условиях автоматического режима на предустановленную глубину резьбы.

Особенности

Станок сверлильный 2Т140 имеет мощность 2,2 кВт, массу 575 кг при габаритах 950*560*2200 мм.

Прибор можно эксплуатировать с ручной или механической подачей шпинделя. Резьба нарезается с реверсированием шпинделя, режим работы может быть автоматическим или ручным.

Сфера применения станка распространяется на серийное производство в промышленных масштабах.

Станок может использоваться для обработки отверстий до 400 мм диаметром с помощью любого осевого инструмента, который изготовлен из твердых сплавов или быстрорежущей стали. Жесткая конструкция оборудования гарантирует повышенную точность обработки отверстий.

Станок оснащен столом, который перемещается по колонне круглого сечения, что обеспечивает возможность для его отвода в сторону от зоны резания, когда есть необходимость в обработке крупногабаритных деталей при их монтаже на фундаментный стол. На самом столе и плите фундамента имеется по паре пазов Т-образной формы, предназначенных для крепления приспособлений и оснастки.

Станок оборудован специальным механизмом для определения и контроля глубины подачи с реверсивным движением шпинделя в автоматическом режиме. Это обеспечивает простоту и удобство формирования и обработки отверстий на заданную глубину, а также позволяет выполнять нарезку резьбы в глухих отверстиях.

Преимущества

Станок 2Т140 обладает целой совокупностью преимуществ:

  • Подача пиноли и устройства для нарезки резьбы осуществляется в автоматическом режиме;
  • Пиноли подается с помощью электромеханического привода;
  • Конструкция цельная, выполнена по методу литья;
  • Колонна выполнена из толстостенного чугуна;
  • Шлифованный шпиндель из закаленной стали с радиальным биением не более 0,01 мм;
  • Пиноли автоматически подается на двух скоростях;
  • Коробка на 9 скоростей в сочетании с главным приводом на 2 скорости позволяют получить 18 скоростей вращения шпинделя;
  • Шестерни шлифованные;
  • Зубчатые колеса автоматически смазываются при помощи масляного насоса;
  • Пиноли имеет большой ход 180 мм;
  • В сверлильную головку интегрирована лампа для подсветки стола;
  • Имеется система подачи охлаждающей жидкости;
  • Стол может вращаться вокруг своей оси;
  • Упор глубины сверления можно регулировать;
  • Шпиндель вращается вправо и влево;
  • Электродвигатель имеет класс защиты IP54.

В компании «Вега-Пром» можно купить сверлильный станок 2Т140, чтобы оборудовать или переоборудовать имеющееся серийное производство. Наши менеджеры всегда на связи, поэтому с ними можно проконсультироваться удобным способом для уточнения интересующих моментов и получения ответов на любые вопросы.

Параметр Значение
Максимальный диаметр сверления, мм 40
Диапазон нарезаемой резьбы до М24
Конус шпинделя Морзе 4
Наибольшее перемещение шпинделя, мм 160
Диапазон частот вращения шпинделя, об./мин 75...1800
Количество частот вращения (скоростей) шпинделя 8
Диапазон подач шпинделя, мм/об. 0,1; 0,2; 0,3
Количество подач шпинделя 3
Наибольшее перемещение шпиндельной головки, мм 240
Расстояние от оси шпинделя до колонны, мм 300
Наибольшее расстояние от торца шпинделя до плиты, мм 1100
Расстояние от торца шпинделя до стола, мм 0...700
Размер рабочей поверхности плиты, мм 560 х 560
Размер рабочей поверхности (зеркала) стола, мм 500 х 500
Наибольшее вертикальное перемещение стола, мм. 500
Диаметр колонны, мм 145
Мощность привода главного движения, кВт 2,2
Класс точности
Номинальное напряжение питания, В 380
Габаритные размеры, мм 950 х 560 х 2200
Масса, кг 575

Комплект поставки:

  1. Станок в сборе;
  2. Система охлаждения;
  3. Втулка переходная 6100-0142 ГОСТ 13598;
  4. Втулка переходная 6100-0144 ГОСТ 13598;
  5. Втулка переходная 6100-0145 ГОСТ 13598;
  6. Клин 7851-0012 ГОСТ 3025;
  7. Ключ электрошкафа 2К52-1.8910.000;
  8. Рукоятка 2К52-1.9000.000;
  9. Ключ для сливных пробок 007.2000.001
  10. Руководство по эксплуатации.


Рекомендуемые дополнительные приспособления: (поставляется за отдельную плату)

  • Патрон сверлильный 6150-4029-03 или 6150-4029-04;
  • Тиски станочные чугунные поворотные 7200-0215-02;
  • Патрон резьбонарезной 6162-4003-01 или 6162-4003 (М4...М12);
  • Патрон резьбонарезной 6162-4003-03 (М14...М24);
  • Комплект предохранительных головок (для патрона резьбонарезного 6162-4003):
    - головка 6251-4002 (М3);
    - головка 6251-4002-01 (М4);
    - головка 6251-4002-02 (М5);
    - головка 6251-4002-03 (М6-М8);
    - головка 6251-4002-04 (М8-М10);
    - головка 6251-4002-05 (М10);
    - головка 6251-4002-06 (М12);
  • Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-03):
    - головка 6251-4002-07 (М14);
    - головка 6251-4002-08 (М16);
    - головка 6251-4002-09 (М18-М20);
    - головка 6251-4002-10 (М22);
    - головка 6251-4002-11 (М24).
