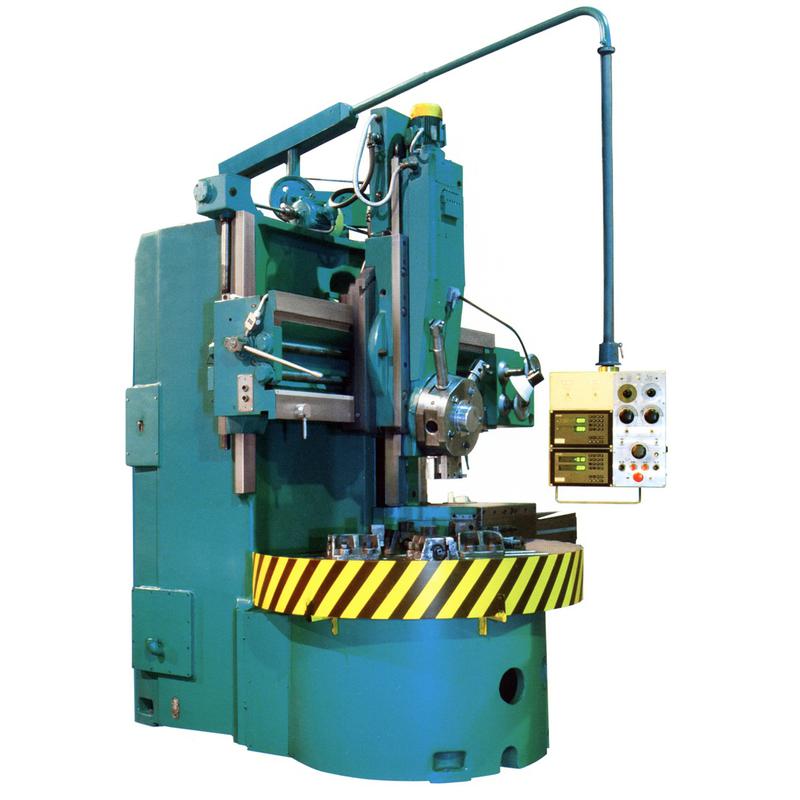

- Токарно-карусельный станок 1516.423 Ф1
Станок токарно-карусельный 1516 является высококачественным и высокопроизводительным оборудованием. На нем можно производить токарную обработку заготовок, имеющих диаметр до 1600 мм.
На станке устанавливается УЦИ Балт-Систем.
Для оборонной промышленности устанавливается ЧПУ "Маяк" различных модификаций или по требованию заказчика
Доступны следующие операции
- точение и растачивание заготовок, имеющих форму цилиндра;
- подрезка торцов;
- прорезка канавок.
Токарно карусельный станок 1516, основная особенность — обработка деталей больших размеров, диаметр патрона 1400мм. Минимальная скорость обработки от 1 оборота в мин. Современные системы ЧПУ позволяют эксплуатировать станок в диапазоне часто, превышающие классические, используемые ранее на старых моделях электронных устройств. Конструкция станка позволяет не только эксплуатацию в течении длительного срока, но и модернизировать станок, который сможет в дальнейшем отвечать современным требованиям, а учитывая, что на модернизацию затраты сравнительно не большие, по сравнению с новым зарубежным аналогом, то токарно карусельный станок 1516 может быть в вполне конкурентно способным среди своих зарубежных собратьев.
Дополнительные возможности
При модернизации токарно-карусельного станка 1516, функционал можно существенно увеличить, при установке современных систем ЧПУ, таких, как, Mitsubishi или Fanuc. А наличие само центрирующей планшайбы, позволит практически автоматизировать процесс обработки. Возможно установить кабинетную защиту, в этом случае на станке будет дополнительно установлены система сбора СОЖ, транспортерная лента для отвода стружки.
На карусельку любой модели, возможна установка УЦИ, или ЧПУ. В первом случае пишется индекс «Ф1», во втором – «Ф3».
Паспорт на токарно карусельный станок 1516 ( Инструкция по эксплуатации) изготавливается индивидуально и предоставляется вместе с изделием.
We will can it
Параметр | Значение |
---|---|
Наибольший диаметр обрабатываемой детали, мм |
1600 |
Наибольшая высота обрабатываемой детали, мм |
1000 |
Диаметр планшайбы, мм |
1400 |
Наибольшая масса обрабатываемой детали, кг |
6300 |
Пределы частот вращения планшайбы, об/мин 1 |
0,8-200 |
Количество ступеней частот вращения планшайбы |
2 |
Скорость установочных перемещений, мм/мин: горизонтальных вертикальных |
5 - 2000 5 - 2000 |
Наибольший допустимый крутящий момент на планшайбе, кНм |
25 |
Мощность электродвигателя главного движения, кВт |
55 |
Ход поперечины, мм |
660 |
Скорость перемещения поперечины, м/мин |
0,45 |
Ход суппорта по горизонтали, мм |
950 |
Ход ползуна суппорта по вертикали, мм |
700 |
Наибольший угол поворота ползуна, град. |
± 45 |
Количество позиций револьверной головки |
5 |
Ход суппорта по вертикали, мм |
1000 |
Ход ползуна по горизонтали, мм |
630 |
Наибольшее усилие резания, кН |
25 |
Пределы подач суппортов, мм/об |
0,03 - 12,5 |
Габариты ( ДxШxВ ), мм |
3170x3025x4100 |
Масса станка, кг |
18100 |
Расположение основных узлов одностоечного токарного станка 1516Ф1
Перечень основных узлов вертикального токарного станка 1516Ф1
- Стол с планшайбой
- Защитный кожух
- Суппорт верхний
- Пульт управления
- Противовес
- Траверса
- Мостик с устройством подъёма траверсы
- Стойка (колонна)
- Механизм ручного перемещения
- Коробка скоростей верхнего суппорта (Возможна замена на мотор с редуктором (опция))
- Редуктор главного движения
- Двигатель устанавливается напрямую вкл. гибкую муфту и подрамную плиту
- Редуктор вала отбора мощности
- Аппарат смазки планшайбы и редуктора движения планшайбы
- Суппорт боковой
- Коробка скоростей бокового суппорта (Возможна замена на мотор с редуктором (опция))
Схема органов управления токарно-карусельного станка 1516Ф1
Список органов управления вертикального токарного станка 1516Ф1
- Рукоятка крепления резцовой головки бокового суппорта
- Винт фиксации оправки режущего инструмента в гнезде револьверной головки
- Винт фиксации ползуна вертикального суппорта
- Гайки крепления поворотных салазок вертикального суппорта
- Рукоятка автомата подключения станка к электросети
- Рукоятка зажима поперечины
- Кнопки перемещения поперечины 'вверх", "вниз"
- Квадрат червяка поворота ползуна вертикального суппорта
- Винт фиксации вертикального суппорта
- Маховик ручного вертикального перемещения ползуна вертикального суппорта
- Маховик ручного горизонтального перемещения вертикального суппорта
- Подвесной пульт управления
- Винт фиксации ползуна бокового суппорта
- Винт фиксации бокового суппорта
- Маховик ручного горизонтального перемещения ползуна бокового суппорта
- Маховик ручного вертикального перемещения бокового суппорта
-
