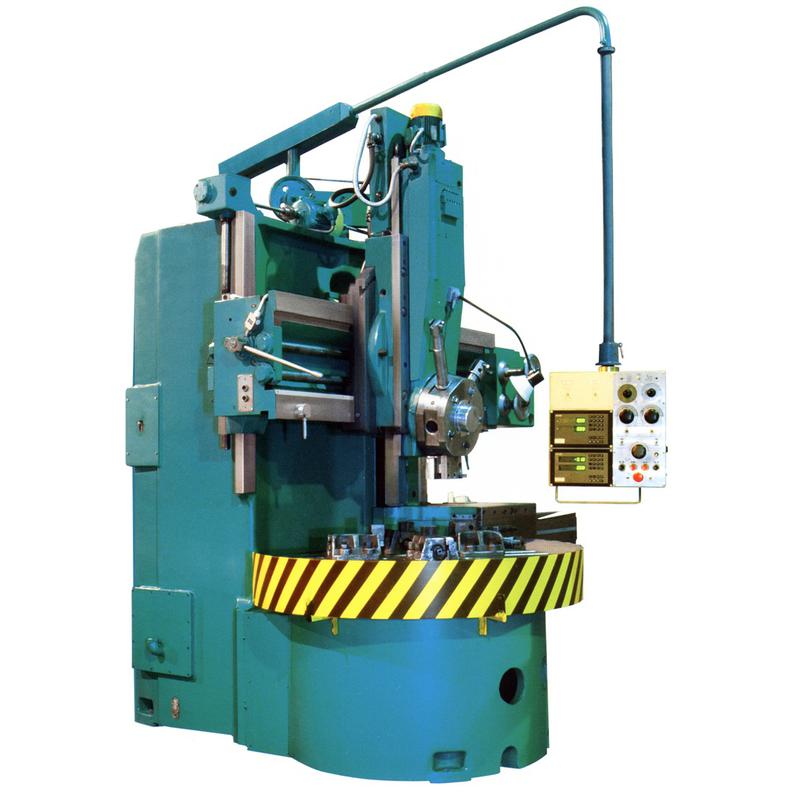

Токарно-карусельный станок 1516 Ф3
Токарно-карусельный станок 1516 Ф3 - Вега-Пром
Токарно-карусельный станок 1516 Ф3
13 000 000 руб.
Артикул: 110360



Данный токарно-карусельный станок предназначен для обработки изделий большой массы с относительно небольшой длиной по сравнению с диаметром. Отличительной особенностью токарно-карусельных станков является вертикальное расположение шпинделя. На его верхнем конце находится планшайба, на которой с помощью кулачков, имеющих радиальное перемещение, устанавливается и закрепляется обрабатываемое изделие. Изделие совершает главное вращательное движение, а инструмент, закрепленный на суппорте, - поступательное движение подачи. Шпиндель станка частично разгружен, т.к. массу изделия и силы резания воспринимают круговые направляющие планшайбы. На одном из вертикальных суппортов установлена поворотная револьверная головка. Привод механизмов станка осуществляется от нескольких электродвигателей, которые во время обработки передают движение шпинделю с планшайбой, суппортам при их рабочих и холостых (ускоренных) движениях, а также служат для закрепления поперечины, включения тормоза и т. д.

Все передвижения на станке осуществляются при помощи серво-приводов Балт-систем. На станок установлена ЧПУ Балт-систем NC-210, данная система имеет гибкий графический интерфейс и имеет встроенные средства диагностики входных и выходных сигналов контроллера. Сам контроллер ЧПУ оснащён светодиодной индикацией, которая упрощает ремонт и обслуживание самого станка. Одним из основных достоинств данной системы является дешевизна комплектующих и широкий спектр сервисных центров (которые окажут помощь в любом вопросе: как по технологии обработки детали, так и по способам устранения неисправностей). Точность обработки гарантируется датчиками обратной связи, установленными на двигателях, в самой системе присутствует возможность коррекции люфта, что исключает возможность не точного счёта по осям.

На станке можно производить:

  • обтачивание и растачивание цилиндрических и конических поверхностей,
  • протачивание торцовых поверхностей,
  • прорезку канавок и отрезку,
  • сверление,
  • зенкерование и развёртывание центральных отверстий

Одна из основных характеристик токарно-карусельного станка – это диаметр планшайбы. На станке 1516 планшайба имеет диаметр 1400мм и способна вращаться в диапазоне от 1 оборота до 200 оборотов в минуту.

Дополнительные возможности

При установке дополнительного оборудования функционал токарно-карусельного станка 1516 можно расширить, в частности возможно осуществление операций по нарезанию резьбы, обработке конусных поверхностей, а также криволинейных с использованием копира. Также по желанию можно установить устройство подачи смазочно-охлаждающей жидкости, а кроме того самоцентрирующую планшайбу.

Параметр Значение

Наибольший   диаметр обрабатываемой детали, мм

1600

Наибольшая высота   обрабатываемой детали, мм

1000

Диаметр   планшайбы, мм

1400

Наибольшая масса   обрабатываемой детали, кг

6300

Пределы частот   вращения планшайбы, об/мин 1

0,8-200

Количество ступеней частот вращения планшайбы

2

Регулирование   частоты вращения планшайбы

Бесступенчатое

Наибольший   допустимый крутящий момент на планшайбе, кНм

25

Мощность   электродвигателя главного движения, кВт

55

Ход поперечины,   мм

660

Скорость   перемещения поперечины, м/мин

0,45

Ход суппорта по   горизонтали, мм

950

Ход ползуна   суппорта по вертикали, мм

700

Наибольшее   допустимое усилие резания, кН

35

Наибольший угол   поворота ползуна, град.

± 45

Количество   позиций револьверной головки

5

Ход суппорта по   вертикали, мм

1000

Ход ползуна по   горизонтали, мм

630

Наибольшее усилие   резания, кН

25

Пределы подач   суппортов, мм/об

0,03 - 12,5

Скорость   установочных перемещений суппортов, мм/мин

2000

Габариты ( ДxШxВ   ), мм

3170x3025x4100

Масса станка, кг

18100

Расположение основных узлов одностоечного токарного станка 1516ФЗ

Перечень основных узлов вертикального токарного станка 1516ФЗ

  1.  Стол с планшайбой
  2.  Защитный кожух
  3.  Суппорт верхний
  4.  Пульт управления
  5.  Противовес
  6.  Траверса
  7.  Мостик с устройством подъёма траверсы
  8.  Стойка (колонна)
  9.  Механизм ручного перемещения
  10.  Коробка скоростей верхнего суппорта (Возможна замена на мотор с редуктором (опция))
  11.  Редуктор главного движения
  12.  Двигатель устанавливается напрямую вкл. гибкую муфту и подрамную плиту
  13.  Редуктор вала отбора мощности
  14.  Аппарат смазки планшайбы и редуктора движения планшайбы
  15.  Суппорт боковой
  16.  Коробка скоростей бокового суппорта (Возможна замена на мотор с редуктором (опция))

Схема органов управления токарно-карусельного станка 1516ФЗ

Список органов управления вертикального токарного станка 1516Ф3

  1.  Рукоятка крепления резцовой головки бокового суппорта
  2.  Винт фиксации оправки режущего инструмента в гнезде револьверной головки
  3.  Винт фиксации ползуна вертикального суппорта
  4.  Гайки крепления поворотных салазок вертикального суппорта
  5.  Рукоятка автомата подключения станка к электросети
  6.  Рукоятка зажима поперечины
  7.  Кнопки перемещения поперечины 'вверх", "вниз"
  8.  Квадрат червяка поворота ползуна вертикального суппорта
  9.  Винт фиксации вертикального суппорта
  10.  Маховик ручного вертикального перемещения ползуна вертикального суппорта
  11.  Маховик ручного горизонтального перемещения вертикального суппорта
  12.  Подвесной пульт управления
  13.  Винт фиксации ползуна бокового суппорта
  14.  Винт фиксации бокового суппорта
  15.  Маховик ручного горизонтального перемещения ползуна бокового суппорта
  16.  Маховик ручного вертикального перемещения бокового суппорта
