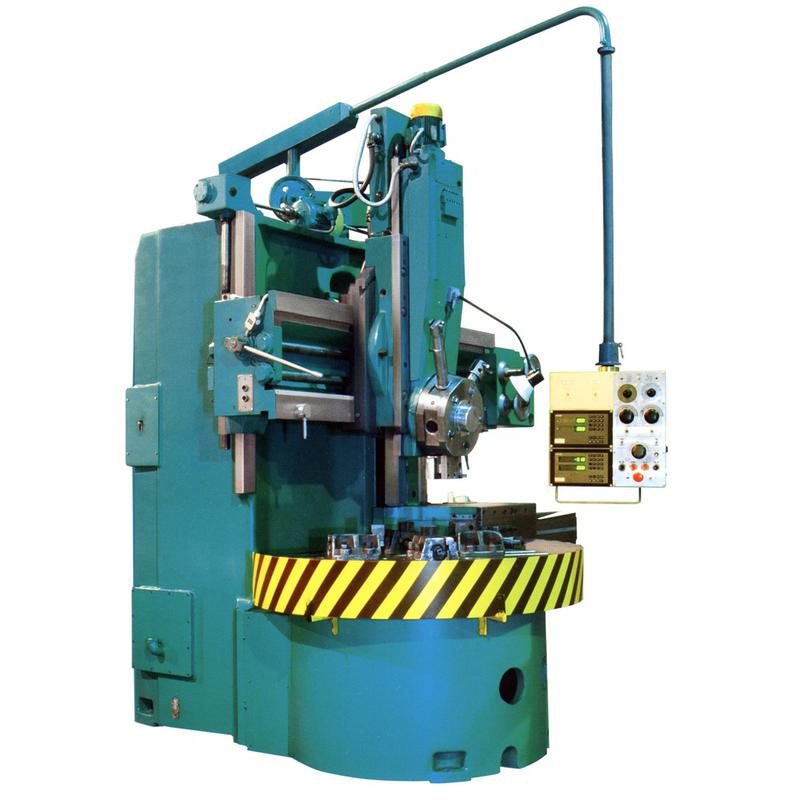

• Токарно-карусельный станок 1516.300 Ф1

Купить В корзине

8 400 000 руб.

Артикул: 110361

• •
  •

Станок токарно-карусельный 1516 является высококачественным и высокопроизводительным оборудованием. На нем можно производить токарную обработку заготовок, имеющих диаметр до 1600 мм.

На станке устанавливается УЦИ Балт-Систем. Без сервоприводов.

Доступны следующие операции:

• точение и растачивание заготовок, имеющих форму цилиндра;
• подрезка торцов;
• прорезка канавок.

Одна из основных характеристик токарно-карусельного станка – это диаметр планшайбы. На станке 1516 планшайба имеет диаметр 1400мм и способна вращаться в диапазоне от 1 оборота до 200 оборотов в минуту.

Дополнительные возможности

При установке дополнительного оборудования функционал токарно-карусельного станка 1516 можно расширить, в частности возможно осуществление операций по нарезанию резьбы, обработке конусных поверхностей, а также криволинейных с использованием копира. Также по желанию можно установить устройство подачи смазочно-охлаждающей жидкости, а кроме того самоцентрирующую планшайбу.

На станок модели 1516 возможна установка либо системы цифровой индикации (УЦИ), либо же ЧПУ. В первом случае станок будет иметь индекс «Ф1», во втором – «Ф3».

Расположение основных узлов одностоечного токарного станка 1516Ф1

Перечень основных узлов вертикального токарного станка 1516Ф1

1.  Стол с планшайбой
2.  Защитный кожух
3.  Суппорт верхний
4.  Пульт управления
5.  Противовес
6.  Траверса
7.  Мостик с устройством подъёма траверсы
8.  Стойка (колонна)
9.  Механизм ручного перемещения
10.  Коробка скоростей верхнего суппорта (Возможна замена на мотор с редуктором (опция))
11.  Редуктор главного движения
12.  Двигатель устанавливается напрямую вкл. гибкую муфту и подрамную плиту
13.  Редуктор вала отбора мощности
14.  Аппарат смазки планшайбы и редуктора движения планшайбы
15.  Суппорт боковой
16.  Коробка скоростей бокового суппорта (Возможна замена на мотор с редуктором (опция))

Схема органов управления токарно-карусельного станка 1516Ф1

Список органов управления вертикального токарного станка 1516Ф1

1.  Рукоятка крепления резцовой головки бокового суппорта
2.  Винт фиксации оправки режущего инструмента в гнезде револьверной головки
3.  Винт фиксации ползуна вертикального суппорта
4.  Гайки крепления поворотных салазок вертикального суппорта
5.  Рукоятка автомата подключения станка к электросети
6.  Рукоятка зажима поперечины
7.  Кнопки перемещения поперечины 'вверх", "вниз"
8.  Квадрат червяка поворота ползуна вертикального суппорта
9.  Винт фиксации вертикального суппорта
10.  Маховик ручного вертикального перемещения ползуна вертикального суппорта
11.  Маховик ручного горизонтального перемещения вертикального суппорта
12.  Подвесной пульт управления
13.  Винт фиксации ползуна бокового суппорта
14.  Винт фиксации бокового суппорта
15.  Маховик ручного горизонтального перемещения ползуна бокового суппорта
16.  Маховик ручного вертикального перемещения бокового суппорта
