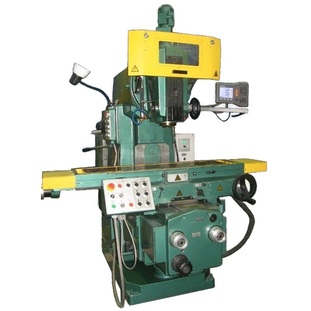

- Станок вертикальный консольно-фрезерный 6Т12 Ф1
Назначение:
Станок вертикальный консольно-фрезерный 6Т12Ф1 с УЦИ идеально подходит для фрезерования, сверления и растачивания деталей любой формы из стали, чугуна, цветных металлов, их сплавов и других материалов. Высокая мощность приводов и повышенная жесткость конструкции этого надежного станка дает возможность эффективно применять разнообразные фрезы, изготовленные из быстрорежущей стали, а также дополнительное оборудование, оснащенные пластинками из твердых и сверхтвердых синтетических материалов. Именно поэтому данный станок нашел широкое применение во многих областях современного производства. Для того чтобы выполнять качественную обработку отверстий, имеющих ось под углом к рабочей поверхности стола, производитель оснастил эту модель механизмом ручного осевого перемещения гильзы шпинделя, которая находится на поворотной шпиндельной головке. Помимо этого к важным преимуществам этого удобного станка можно отнести устройство защиты от разлетающейся стружки, механизированное крепление инструмента в шпинделе и наличие предохранительной муфты для повышенной защиты привода подач от критических перегрузок.
Особенности конструкции
- механизированное крепление инструмента в шпинделе;
- механизм пропорционального замедления подачи;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение горизонтального шпинделя при остановке электромагнитной муфтой;
- устройство защиты от разлетающейся стружки.
- разнообразные автоматические циклы работы;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность.
Применение специальных приспособлений, таких как универсальная делительная головка (УДГ), поворотный стол, долбежная головка, значительно увеличивают возможности производимых вертикальным фрезерным станком 6Т12 операций.
Устройство цифровой индикации SDS6-3V УЦИ на 3 оси
Устройство цифровой индикации (УЦИ) предназначено для обработки электрических сигналов поступающих от оптоэлектронных преобразователей линейных перемещений (оптических линеек и осуществляет визуализацию на цифровом табло полученной информации, а также оказывает помощь в выполнение операций обработки.
Основное назначение устройства цифровой индикации (УЦИ), это отображение координат перемещающихся осей на станках. При использовании УЦИ повышается точность изготовления и понижается процент брака, за счёт наличия индикации непосредственного положения исполнительного механизма, при этом не нужно делать поправку на люфты, и проводить расчёты перевода делений шкалы лимба на реально получаемый размер.
- УЦИ с отображением координат трех осей.
- Яркий дисплей
- Возможность выбора типа станка - токарный, фрезерный, шлифовальный.
Параметр | Значение |
Устройство цифровой индикации | Sino SDS6-3V (или аналог по желанию Заказчика) |
Рабочая поверхность стола, мм | 1250x320 |
Перемещение стола, мм, наибольшее | |
- продольное | 800 |
- поперечное | 320 |
- вертикальное | 420 |
Конус шпинделя | 50 |
- на одно деление лимба (продольное, поперечное, вертикальное), мм | 0.05 |
- на один оборот лимба | |
- продольное и поперечное | 6 |
- вертикальное | 2 |
Перемещение пиноли шпинделя на одно деление / оборот лимба, мм | 0.05/4 |
Перемещение гильзы шпинделя (вертикальное) | 70 |
Диаметр фрез при черновой обработке, мм, наибольший | 160 |
Расстояние, мм | |
- от торца вертикального (оси горизонтального) шпинделя до рабочей поверхности стола, мм | 30...450 |
- от оси шпинделя до направляющих станины | 350 |
Скорость быстрого перемещения стола, мм/мин | |
- продольного и поперечного | 4000 |
- вертикального | 1330 |
Количество скоростей шпинделя | 18 |
Частота вращения горизонтального или вертикального шпинделя, мин-1 | 31.5...1600 |
Количество подач стола | 22 |
Подача, мм/мин | |
- продольная и поперечная | 12.5...1600 |
- вертикальная | 4.1...530 |
Угол поворота шпиндельной головки, град | 45 |
Масса обрабатываемой детали (вместе с приспособлением), кг | 400 |
Электродвигатель привода главного движения, кВт | 7,5 |
Габаритные размеры, мм | |
- длина | 2280 |
- ширина | 1965 |
- высота | 2265 |
Масса, кг | 3400 |
Оборудование за отдельную плату:
- Стол поворотный круглый с редуктором механического привода 7204-0023-01
- Универсальная делительная головка УДГ-Д-250 или УДГ-Н-160
- Тиски станочные 7200-0220-02
- Виброопоры (ОВ-31М, ОВ-70)
-
