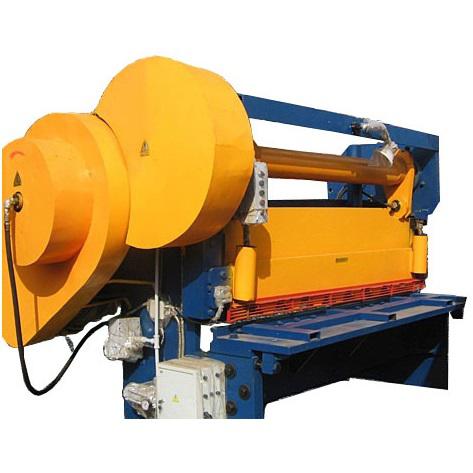

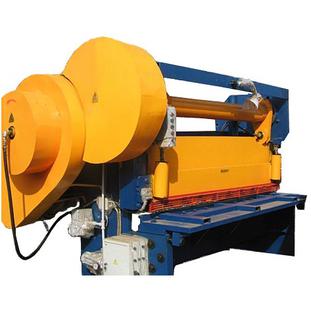

Ножницы гильотинные механические НА3121
Ножницы гильотинные механические НА3121 - Вега-Пром
Ножницы гильотинные механические НА3121
0 руб.
Артикул: 110417

Ножницы листовые (Гильотины) предназначены для продольной и поперечной резки листового материала. Применяются в заготовительных цехах машиностроительных предприятий. На гильотинных ножницах может производиться резка листа как по разметке, так и без нее - по заднему или боковому упорам. Выполнены с верхним приводом. Вращение от электродвигателя через клиноременную передачу, муфту-тормоз, цилиндрический редуктор передается на эксцентриковый вал и далее через кривошипно-шатунный механизм — ножевой балке. Станина гильотины сварная, из листовой стали. Две боковые стойки соединены столом и тремя стяжками. Стол, к которому крепится нижний нож, имеет регулировку для установки необходимого зазора.
Ножевая балка гильотины НА3121 получает возвратно-поступательное движение от коленчатого вала через шатуны и имеет пружинные уравновешиватели.
На левом конце приводного вала расположена пневматическая жесткосблокированная многодисковая фрикционная муфта-тормоз.
Для мерной резки полос ножницы снабжены задним упором, который установлен с тыльной стороны ножевой балки. Установка заднего упора производится с помощью винтового механизма, приводимого от маховичка вручную. Лист при резке прижимается прижимной балкой, работающей согласованно с ножевой балкой. Необходимые усилия прижима обеспечивают пружины, которые размещаются в стаканах прижимной балки.
Электросхема обеспечивает работу гильотины на одиночных и автоматических ходах.
Управление гильотины НА3121 кнопочное и от педали. Смазка основных механизмов комбинированная. Конструкция соединения ножевой балки с шатунами предусматривает возможность увеличения открытой высоты ножей на 20 мм, что необходимо для продольной резки листа.
Прижим разрезаемого листа к столу осуществляется индивидуальными подпружиненными штоками.
Для работы с НА3121 необходим сжатый воздух, обеспечивающий рабочее давление в пневмосистеме 0,5 МПа. Гильотины с пневмомуфтой работают менее шумно, и более надежны в эксплуатации, к недостатком таких гильотин следует отнести зависимость от температуры окружающего воздуха.

Параметр Значение
Наибольшие размеры разрезаемого металла с временным сопротивлением 500 мпа, мм
толщина
ширина


12
2000
Частота ходов ножа, мин-1 не менее 46
Число режущих кромок ножа  4
Угол наклона подвижного ножа, град не более 2,1
Наибольшая длинна листов отрезаемая по заднему упору, мм 500
Предельное отклонение на длинне 1000 мм, мм 0,25
Усилие прижима, кН не менее 290
Мощность электродвигателя, кВт 18,5
Габаритные размеры, мм
длина
ширина
высота

3360
1950
2135
Масса, кг 6800
