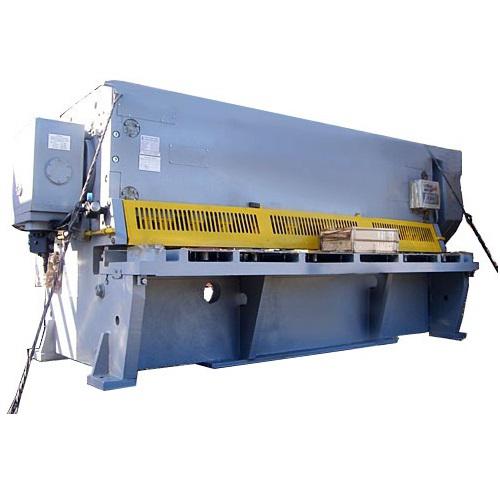

Ножницы гильотинные механические НА3221
Ножницы гильотинные механические НА3221 - Вега-Пром
Ножницы гильотинные механические НА3221
0 руб.
Артикул: 110433

Ножницы гильотинные (гильотина) НА3221 предназначены для прямолинейной резки листового и полосового материалов. Гильотина применяется в заготовительных цехах машиностроительных предприятий. На ножницах возможна резка неметаллических листовых материалов исключающих затупление и растрескивание кромок ножей. Станина сборная с неподвижным столом, на котором закреплен комплект ножей. Ножевая балка перемещается по боковым роликовым опорам, а в передней части по двум плоским направляющим. Разрезаемый лист в момент реза прижимается к столу гидравлическими прижимами. Управление ножницами кнопочное и педальное. Режим работы: наладочный, одиночные и непрерывные хода.

Параметр Значение
Наибольшие размеры разрезаемого металла, мм
толщина
ширина

12
3150
Наибольшая длина отрезаемой полосы по упору, мм 1000
Частота ходов ножа, мин-1 вспомогательных 40
Частота ходов ножа, мин-1 при резке небольших размеров разрезаемого листа 12
Угол наклона подвижного ножа, град 1,66
Ход гидравлических прижимов, мм 25
Допустимое усилие реза, кН 670
Усилие прижима листа, кН 192
Скорость перемещения заднего упора, м/мин 0-3,6
Давление воздуха в сети, МПа 0,45
Расстояние от уровня пола до верхней части ножа, мм 800
Расстояние между стойками в свету, мм 3300
Суммарная мощность электродвигателей, кВт 14,35
Габаритные размеры, мм
длина
ширина
высота

4615
2075
2190
Масса, кг 15800
