Осуществляем ремонт и модернизацию горизонтально-расточных станков

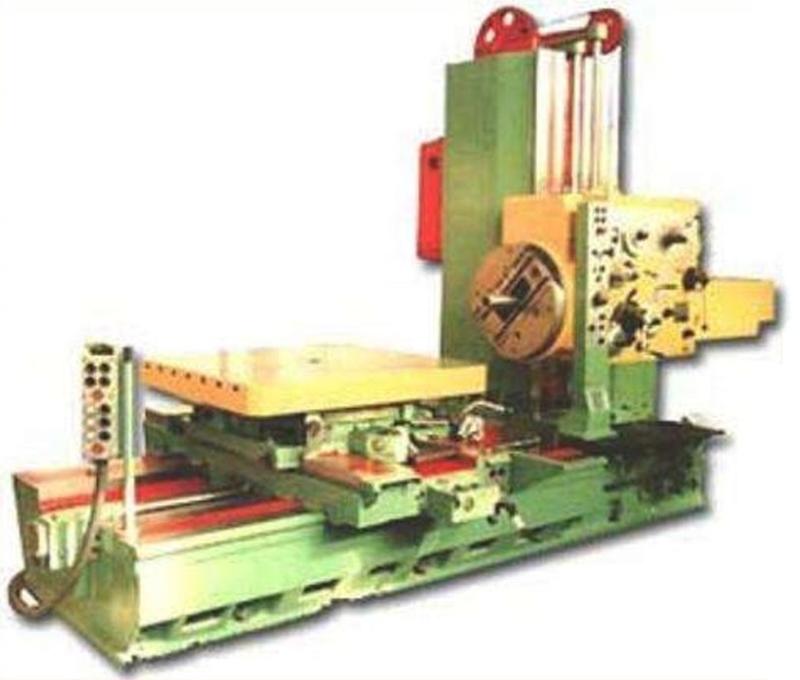

Горизонтально расточной станок 2622в и его собратья, аналогичные станки, служат для расточки отверстий больших диаметров, в крупногабаритных деталях. Задача расточить несколько отверстий, находящихся на одной оси и на некотором удалении друг от друга. Сделать это надо за один проход, дабы не была нарушена соосность.
Станок 2622в идет в разных исполнениях.
2622 Ф1 - с цифровой индикацией
2622 В - наличие задней стойки
2622 Г - без задней стойки
Горизонтально расточной станок 2622в позволяет проводить все операции связанные с обработкой круглых отверстий, различного диаметра (конечно, в рамках технических характеристик), а так же фрезеровка плоскости.
Естественно:
— нарезка резьбы,
- обработка торцов круглых деталей.
Станок 2622в обычно оснащается оптическими линейками и датчиками круговых перемещений (энкодерами) для отсчета координат.
Сравнительная техническая характеристика горизонтально-расточного станка 2622В
Технические характеристики | 2620В (2620Г) | 2622В (2622Г) |
---|---|---|
Диаметр шпинделя, мм | 90 | 110 |
Продольное перемещение шпинделя, мм | 710 | |
Частота вращения шпинделя, об/мин | 12,5...1600 | 12,5...1250 |
Крутящий момент шпинделя, Нм | 3000 | |
Диаметр планшайбы, мм | 630 | -- |
Размеры поворотного стола, мм | 3000 | |
Частота вращения планшайбы, об/мин | 8..200 | -- |
Грузоподъемность поворотного стола, кг | 3000 | |
Крутящий момент планшайбы, Нм | 2500 | -- |
Вертикальное перемещение бабки, мм | 1000 | |
Усилие подачи шпиндельной бабки, Н | 20000 | |
Усилие подачи шпинделя, Н | 15000 | |
Усилие подачи стола, Н | 20000 | |
Рабочие подачи бабки, мм/мин | 1,4..1110 | |
Рабочие подачи шпинделя, мм/мин | 2,2..1760 | |
Рабочие подачи стола, мм/мин | 1,4..1110 | |
Ускоренные подачи бабки, мм/мин | 2500 | |
Ускоренные подачи шпинделя, мм/мин | 3000 | |
Ускоренные подачи стола, мм/мин | 2000 | |
Число Т-образных пазов стола, шт | 7 | |
Тип тиристорного преобразователя | ЭПУ-1 | |
Мощность главного привода, кВт | 8,5/10 | |
Частота вращения привода, об/мин | 1450/2880 | |
Габартные размеры станка, мм | 5300(5700)х3400(3800)х1000 | |
Масса 2622В (2А622) станка | 1110..13200 |
-
