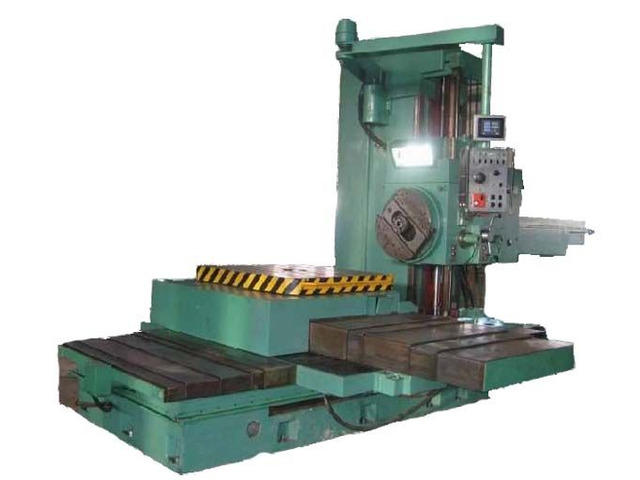

- Горизонтально-расточной станок 2А620
Горизонтально расточной станок 2А620 является более современной моделью станка , по сравнению из ранее существующих, горизонтально расточной станок 2620в. И сегодня широко используется на наших предприятиях, особенно в оборонной промышленности, а так же эти модели охотно покупают страны третьего мира.
Горизонтально расточные станки модели, представленные на нашем сайте, возможно модернизировать практически все, простота конструкции позволяет, не только 2А620, но и любые другие модели семейства ГРС, переводить на ЧПУ. Установка числового программного управления, позволяет перевести оборудование в другой класс функциональности, что позволяет автоматизировать процесс обработки детали. На нашем сайте в разделе горизонтально расточные станки, вы сможете более подробно ознакомится с моделями и характеристиками станков, или просто, позвоните по телефону и наши специалисты смогут Вас проконсультировать по любой модели станка.
| Параметр | Значение |
|---|---|
| Основные параметры станка | |
| Диаметр выдвижного расточного шпинделя, мм | 90 |
| Наибольший диаметр расточки шпинделем, мм | 240 |
| Наибольший диаметр расточки суппортом планшайбы, мм | |
| Наибольшая длина расточки и обточки суппортом планшайбы, мм | |
| Точность установки координат, мм | 0,025 |
| Точность установки поворотного стола, сек | 3 |
| Наибольший диаметр сверла (по конусу), мм | |
| Стол | |
| Рабочая поверхность стола, мм | 1120 х 1250 |
| Наибольшая масса обрабатываемого изделия, кг | 4000 |
| Наибольшее перемещение стола, мм | 1000 х 1250 |
| Пределы рабочих подач стола (вдоль и поперек), мм/мин | 1,25...1250 |
| Наибольшее усиление подачи стола (вдоль и поперек), кгс | 2000 |
| Деление шкалы лимба, мм | 0,025 |
| Деление шкалы лимба поворота стола, град | 0,5 |
| Выключающие упоры | есть |
| Скорость быстрых продольных перемещений, м/мин | 6,0 |
| Скорость быстрых поперечных перемещений, м/мин | 5,0 |
| Скорость быстрых установочных круговых перемещений, об/мин | 2,8 |
| Шпиндель | |
| Наибольшее горизонтальное (осевое) перемещение шпинделя, мм | 710 |
| Частота вращения шпинделя, об/мин | 10...1600 |
| Количество скоростей шпинделя | 23 |
| Пределы рабочих подач шпинделя, мм/мин | 2...2000 |
| Пределы рабочих подач радиального суппорта, мм/мин | 0,8...800 |
| Пределы рабочих подач шпиндельной бабки, мм/мин | 1,4...1110 |
| Наибольшее вертикальное перемещение шпиндельной бабки (установочное), мм | 1000 |
| Скорость быстрых перемещений шпиндельной бабки, м/мин | 6,0 |
| Скорость быстрых перемещений шпинделя, м/мин | 4,0 |
| Скорость вращения планшайбы, об/мин | 6,3...160 |
| Количество скоростей планшайбы | 13 |
| Возможность отключения вращения планшайбы | есть |
| Возможность одновременной подачи суппорта и шпинделя | есть |
| Наибольшее перемещение радиального суппорта планшайбы, мм | 160 |
| Скорость быстрых перемещений радиального суппорта, м/мин | 1,39 |
| Наибольший крутящий момент на шпинделе, кгс*м | 140 |
| Наибольший крутящий момент на планшайбе, кгс*м | 250 |
| Наибольшее усиление подачи шпинделя, кгс | |
| Наибольшее усиление подачи суппорта, кгс | |
| Наибольшее усиление подачи бабки, кгс | |
| Нарезаемая метрическая резьба, мм | 1...10 |
| Нарезаемая дюймовая резьба, число ниток на 1" | 4...20 |
| Привод | |
| Устройство цифровой индикации (УЦИ) | Ф5147 |
| Устройство программного управления (УЧПУ) | 2П62-3И |
| Количество электродвигателей на станке | |
| Электродвигатель привода главного движения Мощность, кВт | 11 |
| Электродвигатель привода продольной подачи стола и шпинделя, кВт | 3,8 |
| Электродвигатель привода поперечной подачи и поворота стола, кВт | 3,8 |
| Суммарная мощность электродвигателей, кВт | 25 |
| Габариты и масса станка | |
| Габариты станка, включая ход стола и салазок, мм | 6070 х 3970 х 3220 |
| Масса станка 2А620, кг | 18300 |
-
