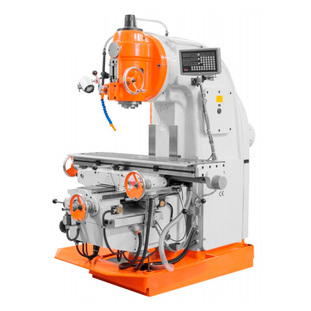

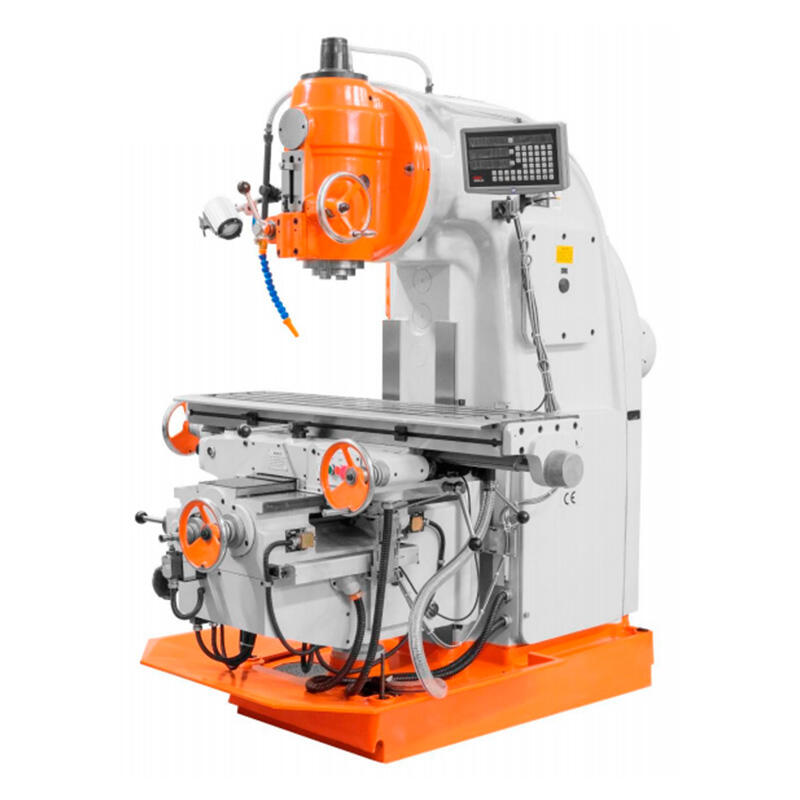

Вертикальный фрезерный станок по металлу FH-170
| Размер стола (ШхД), мм | 400х1700 |
| Макс. нагрузка, кг | 800 |
| Макс. продольный ход стола: | |
| -ручной, мм | 900 |
| -механический, мм | 880 |
| Макс. поперечный ход стола: | |
| -ручной, мм | 315 |
| -механический, мм | 300 |
| Макс. вертикальный ход стола: | |
| -ручной, мм | 385 |
| -механический, мм | 365 |
| Число и размер Т-образного паза | 3 х 18 мм |
| Расстояние между Т-образными пазами, мм | 90 |
| Конус шпинделя | ISO50 |
| Диаметр отверстия шпинделя, мм | 29 |
| Диаметр переднего подшипника шпинделя, мм | 90 |
| Ход шпинделя в осевом направлении, мм | 85 |
| Расстояние от переднего конца шпинделя до поверхности стола: | |
| -мин, мм | 130 |
| -макс., мм | 515 |
| Число скоростей | 18 |
| Диапазон скорости подачи стола, мм/мин: | |
| -продольное направление | 23,5-1180 |
| -поперечное направление | 23,5-1180 |
| -вертикальное направление | 8-394 |
| Скорость ускоренного перемещения стола, мм/мин: | |
| -продольное направление | 2300 |
| -поперечное направление | 2300 |
| -вертикальное направление | 770 |
| Разрешение считывающего устройства, мм | 0,005 |
| Общая мощность, кВт | 15 |
| Главный двигатель, кВт | 11 |
| Скорость главного двигателя, об/мин | 1440 |
| Двигатель насоса подачи СОЖ, кВт | 0,125 |
| Подача СОЖ, л/мин | 22 |
| Общие размеры (ДхШхВ), мм | 2558х2159х2328 |
| Масса нетто, кг | 4250 |
| Масса брутто, кг | 4850 |
