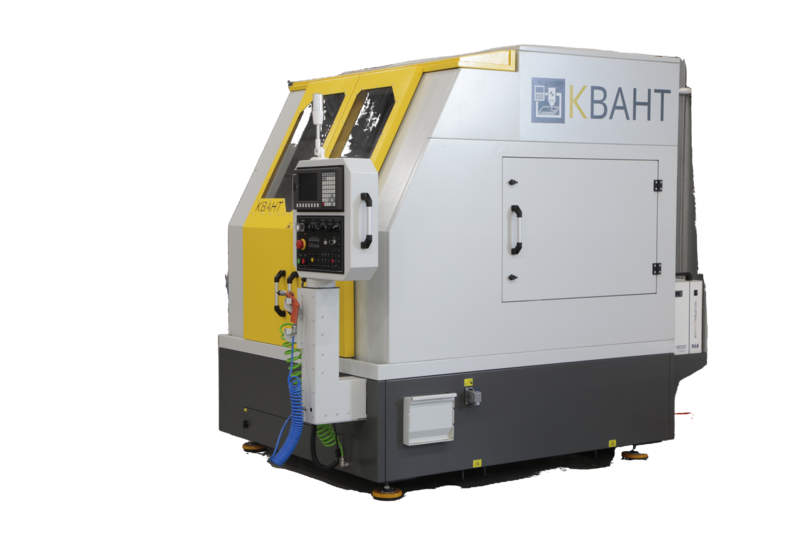

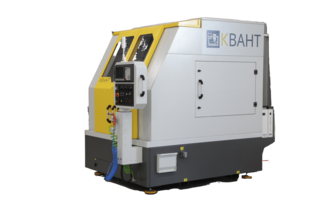

- Вертикальный фрезерный центр КВАНТ MG-1
Высокопроизводительный шпиндель мощностью 13,6 кВт и крутящим моментом до 31 нм. Частота вращения шпинделя составляет до 30 000 оборотов в минуту. Конус шпинделя — BT30.
Повышенная точность обработки с позиционированием ±0,005 мм, и повторяемостью ±0,003 мм.
Стойка ЧПУ Delta Electronics NC300B-MS-AE, аналог модели производителя Fanuc.
Размер стола 400?×?600 мм.
В комплекте: барабан смены инструментов, система измерения детали и инструмента Vers, система автосмазки направляющих и ШВП, СОЖ, промывочные и обдувочные пистолетами.
Разработан и произведен в России.
|
Модель |
MG-1 |
|
ШПИНДЕЛЬ |
|
|
Установка 4-ой оси |
есть |
|
Жесткое Нарезание резьбы |
есть |
|
Конус шпинделя |
BT30 |
|
Частота вращения шпинделя, об/мин |
до 28 000 |
|
Расстояние от стола до портала, мм |
250 |
|
Расстояние от торца шпинделя до поверхности рабочего стола, мм |
60-330 |
|
Мощность двигателя шпинделя, кВт |
13.6 |
|
Внешний диаметр шпинделя, мм |
125 |
|
Крутящий момент, нм |
номинальный 10.5, максимальный 31 |
|
Тип привода шпинделя |
Прямой |
|
СИСТЕМА ЧПУ |
|
|
Производитель |
Delta |
|
Модель |
NC-300 |
|
СТОЛ |
|
|
Размер стола, мм |
400х600 |
|
Размер Т-пазов / количество / расстояние между пазами |
12H12 / 5 / 63 |
|
Макс. нагрузка на стол, кг |
250 |
|
ПЕРЕМЕЩЕНИЯ |
|
|
Перемещение по оси x, мм |
410 |
|
Перемещение по оси y, мм |
610 |
|
Перемещение по оси z, мм |
270 |
|
Тип направляющих x / y / z |
роликовые |
|
Мощность серводвигателей по осям x / y / z, кВт |
0.75 |
|
Быстрые перемещения x / y / z, м/мин |
15 |
|
Скорость подачи x / y / z, мм/мин |
15 |
|
ТОЧНОСТЬ |
|
|
Класс точности |
Повышенный |
|
Точность позиционирования по осям x / y / z, мм |
± 0,005 |
|
Повторяемость x / y / z, мм |
± 0,003 |
|
ОХЛАЖДЕНИЕ ИНСТРУМЕНТА |
|
|
Объем бака СОЖ, л |
120 |
|
Мощность помпы СОЖ, кВт |
2 × 0.75 |
|
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА |
|
|
Емкость магазина инструмента |
12 |
|
Макс. вес инструмента, кг |
2 |
|
Макс. длина инструмента, мм |
180 |
|
Макс. диаметр инструмента (при полной загрузке ячеек), мм |
63 |
|
Макс. диаметр инструмента (без инструмента в соседних позициях), мм |
80 |
|
Время смены инструмента, с |
12-15 |
|
ЭНЕРГОПОРТЕБЛЕНИЕ И ПОДКЛЮЧЕНИЕ |
|
|
Потребление электроэнергии, кВт |
18 |
|
давление воздуха, бар |
7 |
|
ГАБАРИТЫ И ВЕС |
|
|
Длина, мм |
2500 |
|
Ширина, мм |
1605 |
|
Высота, мм |
2100 |
|
Вес, кг |
1800 |
