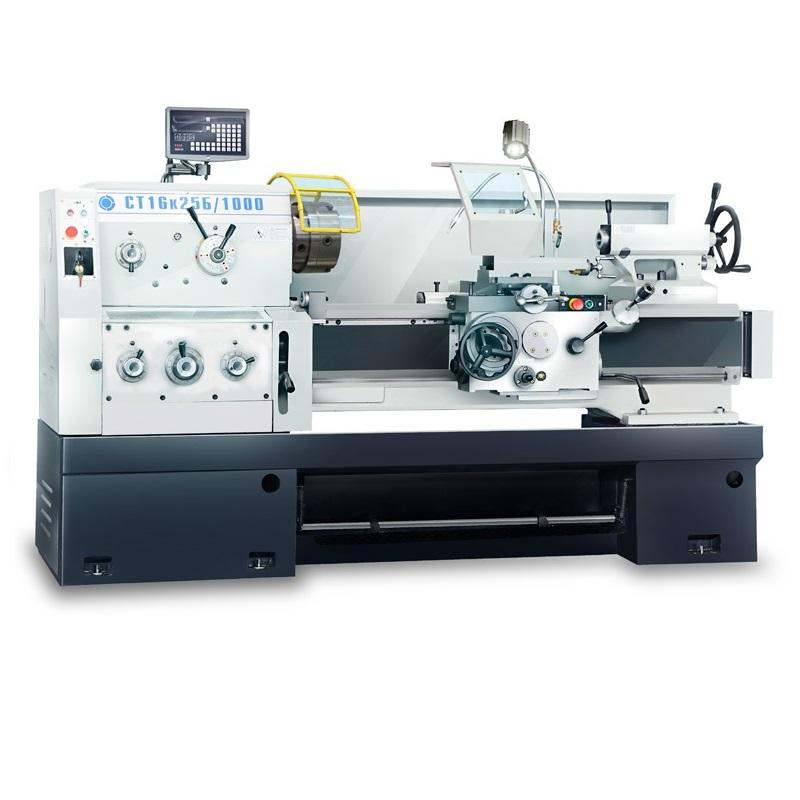

Токарный станок СТ16К25Б РМЦ 2000 мм

0 руб.

Артикул: 110704

Токарный станок СТ16К25Б РМЦ 2000 мм это современный аналог советского станка 16к25

Параметры	Ед. изм.	16к25Б
Максимальный диаметр обработки над станиной	мм	Ø500
Максимальный диаметр обработки над суппортом	мм	Ø300
Максимальная длина обрабатываемой заготовки	мм	1000/1500
Максимальная длина обточки с одного установа	мм	820/1320
Диаметр отверстия в шпинделе	мм	Ø82
Конус отверстия в шпинделе		Ø90 1:20
Передний конец шпинделя		ISO 702/II № 8 короткого кулачково-зажимного типа
Скорость вращения шпинделя	Об/мин	9-1600
Количество скоростей	шт	24
Максимальный крутящий момент на шпинделе	Нм	1400
Количество и диапазон продольных подач:
Стандартные	мм/об (дюйм/об)	0.063-2.52 (0.0023-0.0937)
Уменьшенные	мм/об (дюйм/об)	0.028-0.056 (0.0010-0.0021)
Увеличенные	мм/об (дюйм/об)	2.86-6.43 (0.1064-0.2392)
Количество и диапазон поперечных подач:
Стандартные	мм/об (дюйм/об)	0.027-1.07 (0.0011-0.0404)
Уменьшенные	мм/об (дюйм/об)	0.012-0.026 (0.0004-0.0010)
Увеличенные	мм/об (дюйм/об)	1.21-2.73 (0.0457-0.1032)
Количество и диапазон нарезания резьбы:
Метрическая резьба	мм	0.5-224
Дюймовая резьба		72-1/8 tpi
Модульная резьба		0.5-112
Питчевая резьба		56-1/4 DP
Продольное ускоренное перемещение	Об/мин	4.5
Поперечное ускоренное перемещение	м/мин	1.9
Шаг резьбы ходового винта	мм	12
Высота шпинделя к опорной плоскости резца	мм	28
Сечение резца	мм	25х25
Угол поворота плиты	°	±90
Мах ход резцовой салазки	мм	145
Мах ход поперечной каретки	мм	320
Наибольшее допустимое усилие резания	Н	14000
Наибольшая допустимая сила подачи	Н	3500
Диаметр пиноли задней бабки	мм	Ø75
Конус пиноли задней бабки		МТ№5
Максимальный ход пиноли задней бабки	мм	150
Поперечное перемещение задней бабки	мм	±15
Тип главного двигателя, мощность и скорость		5АМХ132S4У3
Мощность главного двигателя	кВт	7.5
Скорость вращения главного двигателя	Об/мин	1450
Тип двигателя перемещения суппорта		2AOS
Мощность двигателя перемещения суппорта	кВт	0.250
Скорость вращения двигателя перемещения суппорта	Об/мин	1360
Тип насоса СОЖ		Центробежный
Тип двигателя насоса для СОЖ		АИР56 А2у2
Мощность двигателя насоса для СОЖ	кВт	0.180
Подача жидкости, на выходе из насоса для СОЖ	л/мин	25/32/50
Клиновые ремни		Серия В
Габариты станка (ДхШхВ)	мм	2560/3060х1020х1350
Масса станка	кг	3000/3300

СТ 16к20Б / СТ 16к25Б

Стандартная комплектация:

Система подачи СОЖ c помпой 25 л/мин;
Ножной тормоз шпинделя;
Станочный светильник, галогенный;
Защитное ограждение патрона;
Защитное ограждение от разбрызгивания жидкости;
Установленные приводные ремни, комплект из 4-х штук;
Защита ходового винта и приводного вала, комплект из 2-х штук;
Задняя бабка;
Переходной конус в отверстие шпинделя D90 1:20/MT5;
Планшайба для патрона D250;
Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону;
Регулируемый упор по оси Z;
Неподвижный задний центр МТ5, для задней бабки;
Неподвижный задний центр МТ5, для переходного конуса;
Вращающийся центр МТ5;
Четырех позиционный резцедержатель;
Ключ для круглых шлицевых гаек 45-52;
Ключ для круглых шлицевых гаек 115-130;
Ключ для круглых шлицевых гаек 150-160;
Ключ для резцедержателя;
Руководство по эксплуатации (паспорт);
Шприц для смазки;
Виброопора ОВ-31М, комплект.

Дополнительная комплектация:

Подвижный люнет D20…80;
Неподвижный люнет D20…125;
Система подачи СОЖ c помпой 32 л/мин;
Система подачи СОЖ c помпой 50 л/мин;
Устройство цифровой индикации Sino (КНР) на 2 оси в комплекте с экраном;
Устройство цифровой индикации Heidehain (Германия) на 2 оси в комплекте с экраном;
Неподвижный люнет большого размера D120…220;
Планшайба для патрона D315;
Планшайба для патрона D400;
Поводковая планшайба D250;
Патрон 3-х кулачковый D315 с комплектом прямых и обратных кулачков, а также ключом к патрону;
Патрон 4-х кулачковый D400 с комплектом универсальных кулачков и ключом;
Защитный кожух резцедержателя;
Конусная линейка ±10 град.
