Станок токарно-винторезный 1В640М4 РМЦ 1000-2000мм
Станок токарно-винторезный 1В640М4 - Вега-Пром
Станок токарно-винторезный 1В640М4
0 руб.
Артикул: 110690

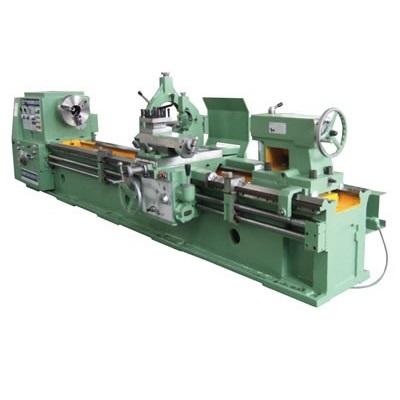

Станок токарно – винторезный 1В640М4

Станок токарно-винторезный 1В640М4 РМЦ 1000-2000мм предназначен для выполнения разнообразных токарных работ, таких как, наружное и внутреннее точение цилиндрических поверхностей, сверление и растачивание отверстий, точение конусов и нарезание резьб: метрических, дюймовых, питчевых. Технические характеристики, жесткость станка, бесступенчатое регулирование скорости вращения шпинделя, широкий диапазон подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Шпиндель станка имеет отверстие 100 мм, что значительно расширяет технологические возможности оборудования и позволяет обрабатывать длинномерные прутковые заготовки большого диаметра, установленные в патроне и расположенные в отверстии шпинделя. Все основные части станка изготовлены из высококачественных материалов, что обеспечивает надежную работу и сохранение точности обработки в течение долгих лет.

Токарные станки с бесступенчатым регулированием скорости вращения шпинделя эффективно сокращают время на обработку детали. Применение данных станков в условиях поточного мелко- и среднесерийного производства повышает производительность оборудования до 35%.

Технические характеристики:

Максимальный диаметр обработки над станиной, мм

800

Расстояние между центрами, мм

1000-1500-2000

Максимальный диаметр обработки над суппортом, мм

510

Ширина направляющих, мм

600

Максимальный вес заготовки в патроне и центре задней бабки, кг

3000

Диаметр отверстия шпинделя, мм

100

Конусное отверстие шпинделя

Метрический 120

Частота вращения шпинделя, мин в -1 степени

17-1000 (4 диапазона)

Конец шпинделя по ГОСТ 12593-93

11

Диапазон подач продольных, мм/об

0.1-12.2

Диапазон подач поперечных, мм/об

0.05-6.6

Скорость быстрого перемещения суппорта, м/мин

3.8

Шаг миллиметровой резьбы, мм

Количество резьб

1-120

47

Шаг дюймовой резьбы, число ниток на один дюйм

Количество резьб

28-1/2

25

Шаг модульной резьбы, мм

Количество резьб

0.5-60

45

Шаг питчевой резьбы,питч

Количество резьб

28-1

29

Ход поперечных салазок, мм

449

Ход верхних салазок, мм

200

Диаметр пиноли задней бабки, мм

120

Ходпиноли задней бабки, мм

200

Центр в пиноли задней бабки

КМ6

Мощность главного двигателя, кВт

15

Мощность двигателя быстрых перемещений, кВт

1,1

Мощность двигателя подачи СОЖ, кВт

0,15

Габаритные размеры, мм

3500-4000-4500

Масса при РМЦ - 1000/1500/2000, кг

5600/5 800/6 600

Стандартная комплектация

- литая станина;
- литые корпуса передней бабки, быстрозажимной задней бабки, суппортов, коробки подач;
- двигатель шпинделя 15 кВт;
-система подачи СОЖ;
- светильник местного освещения;
- защитное ограждение патрона, суппорта;
- резцедержатель 4-х позиционный;
- электрический шкаф сэлектроаппаратурой (ввод питания 3Ф, 380В, 50 Гц);
- указатель ниток резьбы (резьбоуказатель);
- 3-х кулачковый токарный самоцентрирующийся патрон Ø380 мм;
- люнет неподвижный Ø 150÷300 мм для РМЦ-1500 мм и более;
- люнет подвижныйØ 50÷300 мм для РМЦ-1500 мм и более;
- планшайба;
- переходная втулка и упорный центр шпинделя, вращающийся центр для задней бабки;
- клиновые опоры для установки станка;
- ящик принадлежностей с ключами для обслуживания станка;
- руководство по эксплуатации.

За дополнительную плату поставляется:

  1. Патрон трехкулачковый ф 500 мм с/ц
  2. Патрон четырехкулачковый ф 500 мм с независимым перем. кулачков
  3. Патрон четырехкулачковый ф 630 мм с независимым перем. кулачков
  4. Патрон четырехкулачковый ф 800 мм с независимым перем. кулачков
  5. Конусная линейка
  6. Автоматическая подача верхнего суппорта
  7. Подвижный люнет ф 50-300 мм
  8. Неподвижный люнет Ø 150÷300 мм
  9. Неподвижный люнет ф 260-450 мм
  10. Неподвижный люнет ф 300-630 мм
  11. УЦИ
