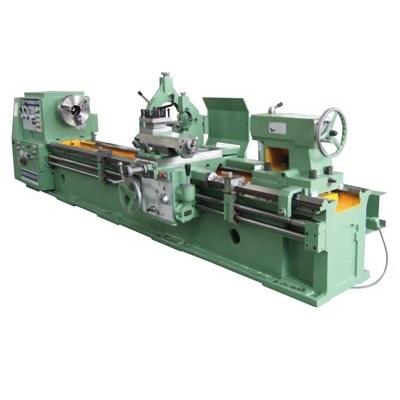

Станок токарно-винторезный 1В630М4 РМЦ 1000-2000мм
Станок токарно-винторезный 1В630М4 - Вега-Пром
Станок токарно-винторезный 1В630М4
0 руб.
Артикул: 110688

Станок токарно-винторезный 1В630М4 предназначен для выполнения разнообразных токарных работ, таких как, наружное и внутреннее точение цилиндрических поверхностей, сверление и растачивание отверстий, точение конусов и нарезание резьб: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частот вращения шпинделя (бесступенчато) и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

Технические характеристики:

1В630М4

Диаметр обработки над станиной

630 мм

Диаметр обработки над суппортом

350 мм

Диаметр обработки в выемке станины

800 мм

Диаметр обработки на прутковом материале

100 мм

Высота центров

315 мм

Расстояние между центрами

1000/1500/2000 мм

Ширина направляющих

600 мм

Передний конец по DIN55026

No. 11

Диаметр отверстия шпинделя

100 мм

Конусное отверстие шпинделя

120 мм, 1:20

Диапазон оборотов

17...1000 об./мин

Мощность главного привода

Наибольшее перемещение нижнего суппорта

Наибольшее перемещение верхнего суппорта

15 кВт

449 мм

200 мм

Диапазон продольных подач

0,1...12,2 мм/об.

Диапазон поперечных подач

0,05...6.6 мм/об.

Метрическая резьба, мм

1,0...120,0 мм (47 шт.)

Дюймовая резьба, число ниток на дюйм

0,5...28,0 (27 шт.)

Модульая резьба, модулей

Питчевая резьба, питчей

0,5...60,0 мм (45 шт.)

1…28 (29 шт.)

Диаметр пиноли

120 мм

Конус пиноли

No. 6

Ход пиноли

200 мм

Габаритные размеры:

длина

ширина

высота

3000/3500/4000 мм

1400 мм

1290 мм

Вес

5600/6000/6600 кг

Стандартная комплектация:

  • Литая станина,
  • бабка передняя,
  • быстрозажимная задняя бабка,
  • суппорт,
  • коробка подач,
  • фартук,
  • Главный двигатель 15 кВт,
  • система охлаждения с помпой,
  • светильник местного освещения,
  • ГАП,
  • ограждение патрона,
  • резцедержателя,
  • задний щит по всей длине станины,
  • электрошкаф,
  • Электроаппаратура (380В, 50 Гц),
  • резьбоуказатель,
  • 3-х кулачковый токарный с/ц патрон ф 380 мм,
  • люнет подвижный ф 50 – 150 мм (с РМЦ-1500 мм и выше),
  • люнет неподвижный ф 50 – 300 мм (с РМЦ-1500 мм и выше),
  • планшайба (с РМЦ-1500 мм и выше),
  • упорный центр шпинделя,
  • вращающийся центр для задней бабки,
  • переходная втулка шпинделя,
  • 4-х позиционный резцедержатель,
  • ключи для обслуживания станка,
  • ящик для принадлежностей,
  • руководство по эксплуатации на русском языке.

За дополнительную плату поставляется:

  1. Устройство цифровой индикации
  2. Патрон трехкулачковый ф 500 мм с/ц
  3. Патрон четырехкулачковый ф 500 мм с независимым перем. кулачков
  4. Патрон четырехкулачковый ф 630 мм с независимым перем. кулачков
  5. Переходной фланец для патронов ф 500 мм/630 мм
  6. Конусная линейка
