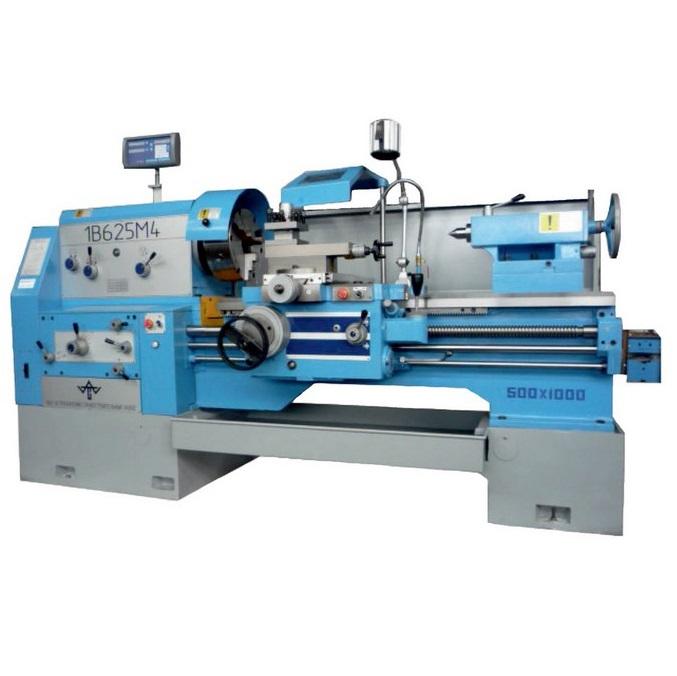

Станок токарно-винторезный 1В625М4 предназначен для выполнения разнообразных токарных работ, таких как, наружное и внутреннее точение цилиндрических поверхностей, сверление и растачивание отверстий, точение конусов и нарезание резьб: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Шпиндель станка имеет отверстие 102 мм, что значительно расширяет технологические возможности оборудования и позволяет обрабатывать длинномерные прутковые заготовки большого диаметра, установленные в патроне и расположенные в отверстии шпинделя. Серьезным преимуществом станка мод. 1В625М4 перед аналогичными станками других производителей является использование в конструкции шпиндельного узла дополнительной третьей опоры, что позволяет повысить жесткость, виброустойчивость шпинделя и улучшить эксплуатационные характеристики станка в целом. Патрон ф315 мм крепится к шпинделю через переходной фланец. Для удобства переключения скоростей вращения шпинделя имеется толчковый режим. Все основные части станка изготовлены из высококачественных материалов, что обеспечивает надежную работу и сохранение точности обработки в течение долгих лет. Станок может быть оснащен устройством цифровой индикации (УЦИ) по 2-м или 3-м координатам.

Станок оснащен фартуком со встроенным эл/двигателем ускоренных перемещений каретки и коробки подач, позволяющей без настройки гитары нарезать дюймовые резьбы с 9, 11, 14, 16 и 19 нитками на дюйм, электромагнитной муфтой.

Технические характеристики

Наименование параметра	Значение для расстояний между центрами, мм
Наименование параметра	3000
Класс точности по ГОСТ 8-82	H
Основные параметры:
2.1 Наибольший диаметр обрабатываемой поверхности в мм
- над станиной	500
- над суппортом	300
- в выемке станины	780
Наибольшая длина устанавливаемой заготовки в мм, не менее	3000
Наибольшая длина обрабатываемой поверхности в мм, не менее	2900
Эффективная длина выемки (ГАПа) в мм	276
Конец шпинделя фланцевый (условный размер) по ГОСТ 12593-93	11
Центр в шпинделе по ГОСТ 13214-79	110, 1:20 (Метр. 110)
Диаметр цилиндрического отверстия в шпинделе в мм, не менее	102
Высота устанавливаемого резца в мм, не менее	25
Дополнительные размеры и параметры:
Центр в пиноли задней бабки по ГОСТ 13214-79	7032-0039 (Морзе 5)
Наибольшая длина перемещения в мм, не менее
- каретки	2780
- нижнего суппорта	250
- верхнего суппорта	100
- пиноли	150
- задней бабки (поперечное смещение)	±15
Наибольший угол поворота верхнего суппорта, град.	±45
Цена деления шкалы отчета перемещений, мм
- каретки (по нониусу)	1,0
нижнего суппорта (удвоенное перемещение, т.е. изменение диаметра заготовки)	0,1
- верхнего суппорта	0,1
- пиноли (по нониусу)	5 (0,05)
Цена деления шкалы поворота верхнего суппорта, град.	1
Пределы частот вращения шпинделя, мин^-1	39-1700
Количество частот вращения шпинделя:
- прямого вращения	12
- обратного вращения	12
Пределы рабочих подач суппорта, мм/об.:
- продольных	0,082-1,586
- поперечных	0,027-0,529
Пределы параметров нарезаемых резьб при основном наборе сменных колес, не менее:
- метрических, шаг, мм	1,0-12
- модульных, шаг, модулей	0,25-3,0
- дюймовых, число ниток на дюйм	2,0-24
- питчевых, питчей	7,0-96
Скорость быстрого перемещения суппорта, мм/мин.,не менее
- продольного	4,0
- поперечного	2,0
Мощность привода главного движения, кВт	7,5
Суммарная мощность электродвигателей, установленных на станке, кВт	7,875
Габаритные размеры, мм
- длина	4587
- ширина	1063
- высота	1510
Масса, кг	3420

ВХОДЯТ В КОМПЛЕКТ

литая станина;
литые корпуса передней бабки, быстрозажимной задней бабки, суппортов, коробки подач;
двигатель шпинделя 7,5 кВт;
система подачи СОЖ;
светильник местного освещения;
защитное ограждение патрона, суппорта;
резцедержатель 4-х позиционный;
электрический шкаф сэлектроаппаратурой (ввод питания 3Ф, 380В, 50 Гц);
3-х кулачковый токарный самоцентрирующийся патрон Ø315 мм;
переходная втулка и упорный центр шпинделя;
клиновые опоры для установки станка;
ящик принадлежностей с ключами для обслуживания станка;
руководство по эксплуатации.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ

Преобразователь линейных перемещений и УЦИ
2. Люнет неподвижный Ø 20-130
3. Люнет подвижный Ø 20-80
4. Конусная линейка
