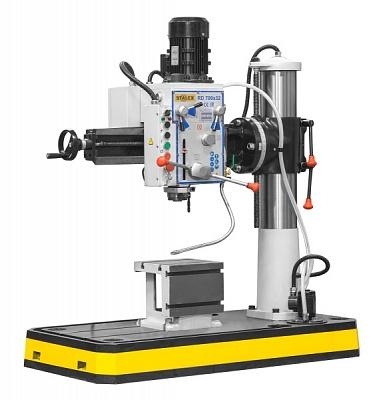

Станок радиально-сверлильный RD700x32 предназначен для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
-
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
-
Стойка разработана для жесткости и минимального отклонения
-
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
-
Наклон консоли ±45?
-
Функция резьбонарезания
-
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
-
Бак СОЖ отлит в основании
-
Двигатель имеет независимую систему защиты перегрузки
Технические характеристики радиально-сверлильного станка RD700x32
Макс. Ø сверления, чугун/ сталь: |
32/25 мм |
Макс. Ø резьбонарезания: |
М20(чугун) М16(сталь) мм |
Диаметр стойки: |
150 мм |
Расстояние между шпинделем и стойкой (мин/макс): |
300 / 700 мм |
Поворот консоли |
360? |
Наклон консоли |
±45? |
Расстояние между шпинделем и основанием (мин/макс): |
275 - 680 мм |
Рабочая зона стола (ДхШхВ): мм |
250x250x250 |
Конус шпинделя: |
MТ-3 |
Ход пиноли шпинделя: |
130 мм |
Диапазон вращения шпинделя,8 |
100-1600 об/мин |
Автоподача пиноли шпинделя,3 |
0,08;0,14;0,23 мм/об |
Мощность двигателя: |
1,1 кВт, |
Мощность насоса СОЖ: |
0,37 кВт |
Размер основания, мм |
1200х650х155 мм |
Габаритные размеры (ДхШхВ): |
1235х625х1270 мм |
Габариты упаковки(ДхШхВ) |
1270х700х1370 мм |
Масса нетто/брутто |
500/540 кг |
Комплект поставки |
---|
Система подвода СОЖ |
Рабочий стол |
Переходная втулка |
Набор анкерных болтов |
Рабочая лампа |
Ящик с инструментами |
Инструкция по эксплуатации |
