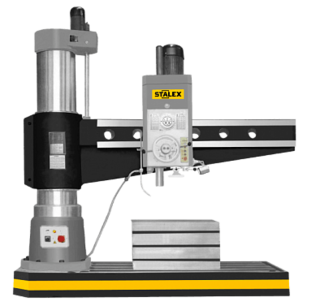

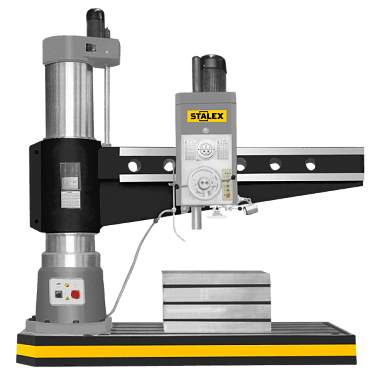

Радиально-сверлильный станок RD2500x80 предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
-
Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
-
Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
-
Электрокомпоненты Schneider electric;
-
Изготовлен по стандарту СЕ;
-
Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.
Технические характеристики RD2500x80
|
Макс. Ø сверло, сталь: |
80 мм |
|
Макс. Ø сверло, чугун: |
105 мм |
|
Макс. Ø растачивания, сталь / чугун: |
140 / 170 мм |
|
Макс. Ø резьбонарезания, сталь/чугун |
М56/М64 |
|
Диаметр колонны: |
550 мм |
|
Расстояние между шпинделем и колонной (мин/макс): |
500-2500 мм |
|
Горизонтальное перемещение головки по консоли: |
1600 мм |
|
Расстояние между шпинделем и основанием (мин/макс): |
550- 2000 мм |
|
Вертикальное перемещение консоли: |
1000 мм |
|
Поворот консоли вокруг стойки, мм |
360° |
|
Рабочая зона стола (ДхШхВ): мм |
1000х800х650 |
|
Конус шпинделя: |
MТ-6 |
|
Ход пиноли шпинделя: |
450 мм |
|
Диапазон вращения шпинделя,16 |
16-1250 об/мин |
|
Автоподача пиноли шпинделя,16 |
0,04-3,2 мм/об |
|
Макс. допустимый крутящий момент на шпинделе |
1568 Nm |
|
Макс. допустимое давление подачи шпинделя |
26 500N/3 500 кг |
|
Тип зажима: шпиндельной головки/колонны |
гидравлика |
|
Мощность двигателя: |
7,5 кВт, |
|
Скорость подъема консоли: |
3,0 м/мин |
|
Мощность насоса СОЖ: |
0,12 кВт |
|
Мощность двигателя подъема |
3,0 кВт |
|
Мощность мотора гидравлики |
0,8 кВт |
|
Размер основания, мм |
3530х1400х300 мм |
|
Габаритные размеры (ДхШхВ): |
3730х1400х3790 мм |
|
Габаритные размеры упаковки(ДхШхВ) 2 шт.: |
3800х1600х2200/3800х1520х1500 мм |
|
Масса нетто/брутто: |
10 270/11 250 кг |
Комплект поставки:
-
Система подвода СОЖ
-
Рабочий стол
-
Переходные оправки
-
Рабочая лампа
-
Ящик с инструментами
-
Инструкция
