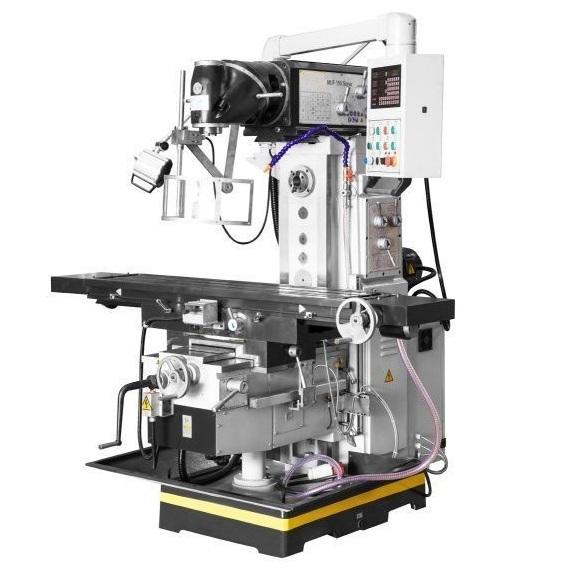

Широкоуниверсальный фрезерный станок MUF150 Servo
Широкоуниверсальный фрезерный станок MUF150 Servo - Вега-Пром
Широкоуниверсальный фрезерный станок MUF150 Servo
0 руб.
Артикул: 110672

Широкоуниверсальный фрезерный станок MUF150 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.

o    Широкоуниверсальный фрезерный станок для тяжелых работ
o    Высокая жесткость конструкции станка
o    Жесткая конструкция вертикальной фрезерной головы без пиноли
o    Автоматическая подача и ускоренное перемещение стола по 3м координатам
o    Цифровая индикация по осям X/Y/Z
o    Серводвигатели перемещения по осям X/Y (ШВП)
o    Встроенное устройство подвода СОЖ и поддон для сбора стружки
o    Лампа местного освещения
o    Стандарт СЕ
o    Электрокомпоненты Schneider electric

MUF150 Servo
Макс. диаметр торцевого фрезерования

125 мм

Макс. диаметр концевого фрезерования

35 мм

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 11

45-1660 об/мин

Конус шпинделя

ISO40

Перемещение консоли

500 мм

Диапазон наклона головки

±360?

Расстояние шпиндель-стол

210-610 мм

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12

35-1500 об/мин

Конус шпинделя

ISO40

Расстояние ось шпинделя-консоль

305-805 мм

Расстояние ось шпинделя-стол

30-430 мм

ФРЕЗЕРНЫЙ СТОЛ
Размер стола

1370х320 мм

Поворот стола

±45?

Перемещение стола по оси XхYхZ

1000x360x400 мм

Автоматическое перемещение по осям X/Y

30-830 мм/мин

Автоматическое перемещение по оси Z

23-625 мм/мин

Ускоренное перемещение по осям X/Y/Z

1000/1000/750 мм/мин

Макс. крутящий момент сервомоторов

10Nm

Мощность сервомоторов по осям X/Y

1,5 кВт

Мощность насоса СОЖ

0,9 кВт

Объем потока СОЖ

25 л/мин

Макс. нагрузка на стол

300 кг

Т-образный паз/расстояние, 3

14 мм / 80 мм

Мощность двигателя(горизонт/верт)

3,0/3,0 кВт

Габаритные размеры

1840х1830х2050 мм

Масса

1540 кг


Комплект поставки MUF150 Servo

1)    Цанговый патрон с набором из 8 цанг (4-16мм)
2)    УЦИ по трем осям
3)    Автоподача стола по осям X/Y
4)    Электромотор подъема стола
5)    Машинные тиски 160 мм
6)    Оправки для горизонтального фрезерования.
7)    Зажимная тяга -2шт.
8)    Система подвода СОЖ
9)    Поддон для сбора стружки
10)    Инструкция по эксплуатации
11)    Стандарт СЕ
12)    Электрокомпоненты Schneider electric
