ПБ7730 Пресс гидравлический для обжима буртов бандажей усилием 1000 кН
0 руб.
Артикул: 110703

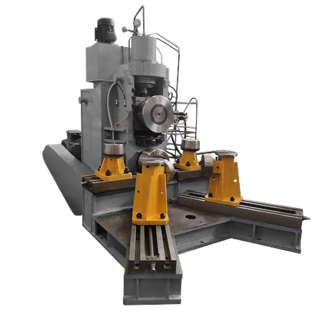

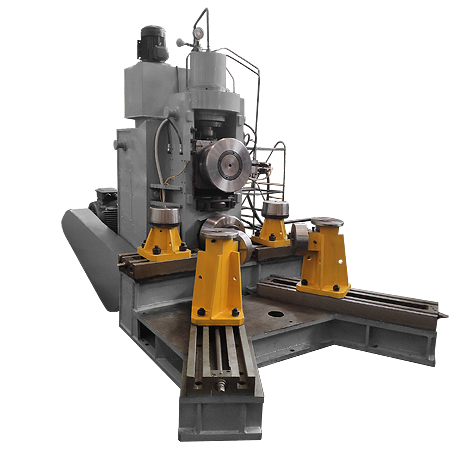

Пресс автоматический ПБ7730 для обжима буртов бандажей колес и колесных пар тепловозов, электровозов, вагонов железнодорожного транспорта и метрополитена и т.д.

  • Усилие пресса на ролик при обжатии не более 50тс
  • Температура бандажа при выполнении технологической операции не ниже 100С
  • Автоматическое прекращение операции и звуковое оповещение при превышении усилия пресса более 50 тс и снижении температуры бандажа ниже 100С
  • Обжатие бурта производится не более чем за 4 оборота колеса;
  • Пресс оборудован самопишущим прибором для записи диаграммы запрессовки и двумя манометрами
  • Регистрация усилия на ролик и температура, осуществляются электронным устройством
  • Процесс обжима- автоматический
  • Климатическое исполнение УХЛ. Категория размещения 4.2 по ГОСТ 15150-69.

Конструкция пресса выполнена со сборной станиной, состоящей из передней и задней стоек, устанавливаемых на основание и дополнительного основания для установки направляющих роликов.

В передней стойке устанавливается вертикальный гидравлический цилиндр поршневого типа при помощи которого верхний обжимной ролик прижимается к обрабатываемому изделию, которое снизу опирается на нижний ролик. Привод вращения роликов механический и состоит из: двухскоростного электродвигателя, позволяющего изменять частоту вращения колеса (переключение производится во время остановки пресса), клиноременной передачи, червячной и цилиндрической пар зубчатых колес. Электродвигатель привода устанавливается сзади пресса на специальной тумбе.

Со стороны обжимных роликов на основании устанавливаются направляющие и поддерживающие ролики, которые, в зависимости от диаметра обрабатываемого изделия, при помощи винтовых пар перемещаются по направляющим опоры, обеспечивая требуемое положение изделия. Кроме того, в специальном кронштейне на передней стойке станины закреплен дополнительный ролик, с помощью которого изделие устанавливается в положение, соответствующее наиболее точной завальцовке.

Гидропривод пресса  ПБ7730 индивидуальный масляный, установлен сверху на задней стойке станины пресса.

Технические характеристики пресса ПБ7730

Напряжение питающей сети, В

380

Частота, Гц

50

Суммарная установленная мощность, кВт, не более

55

Размеры обжимаемого изделия, мм

1250/780

Номинальное усилие пресса, кН

1000

Наименьший ход обжимного ролика, не менее (мм)

80

Наибольшая частота вращения колеса диаметром 780мм (мин-1)

7,0 - 7,2

Наименьшая частота вращения колеса диаметром 780мм (мин-1)

5,2 - 5,4

Наибольшая частота вращения колеса диаметром1250мм (мин-1)

3,9 - 4,1

Наименьшая частота вращения колеса диаметром 1250мм (мин-1)

2,9 - 3,1

Скорость поступательного движения ползуна, мм/с

..

ускоренно

12,0

замедленно

2.9

обратного

20,0

Ступени усилия пресса максимальная, кН

..

I ступень

500

II ступень

800

III ступень

1000

Высота обжимаемого бандажа, мм

130-140

Установленная мощность электродвигателей, кВт

..

гидропривода

5,5

привода обжимных роликов

28/37

Габариты пресса (ДхШхВ), мм

4000x2800x2600

Масса, нетто кг

8800

Масса, брутто кг

9450
