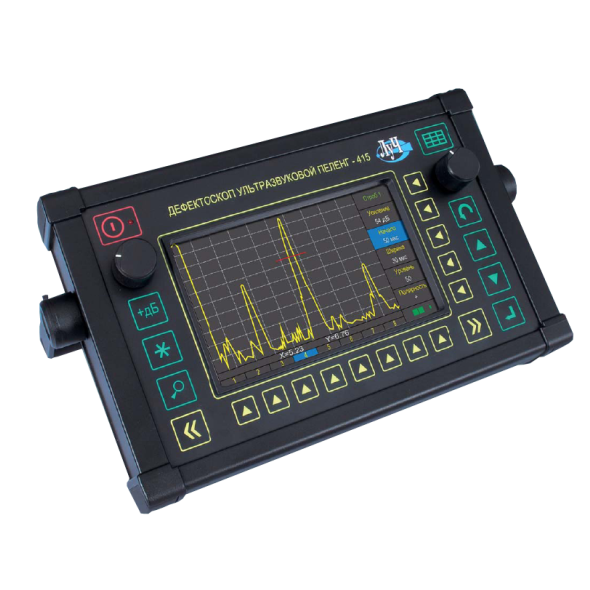

Многоканальный ультразвуковой дефектоскоп Пеленг-415
Многоканальный ультразвуковой дефектоскоп Пеленг-415 - Вега-Пром
Многоканальный ультразвуковой дефектоскоп Пеленг-415
0 руб.
Артикул: 110714

Ультразвуковой дефектоскоп ПЕЛЕНГ-415 предназначен для:

  • работы в составе многоканальных автоматизированных и механизированных установок;
  • работы с механизированными многоканальными сканерами;
  • контроля продукции на наличие дефектов типа нарушение сплошности и однородности материалов готовых изделий, полуфабрикатов и сварных (паяных) соединений;
  • измерения глубины и координат залегания дефектов;
  • построения АРД-диаграмм и измерения эквивалентной площади дефекта.

Технические характеристики:

количество независимых ультразвуковых каналов
8
диапазон контроля (по стали)
от 2 до 15000 мм
дискретные рабочие частоты
0.4; 1.25; 1.8; 2.5; 5.0; 10.0; 15.0 МГц
диапазон рабочих частот приёмного такта от 0,2 до 20 мГц
диапазон устанавливаемых скоростей УЗ колебаний
от 100 до 15000 м/с
частота повторения зондирующих импульсов
30, 60, 120, 250, 500, 1000, 2000 Гц
диапазон регулировки усиления от 0 до 120 дБ с дискретностью 0,1; 0,2; 0,5; 1,0 дБ
отсечка линейная, компенсированная, от 0 до 100% высоты экрана
развертка
тип А, В, С
диапазон задержки развертки
от -30 до 15000 мм
погрешность измерения глубины залегания дефектов
± (0,05 + 0,01 H) мм
дискретность измерения расстояний
0,01 мм
диапазон регулировки ВРЧ
от 0 до 100 дБ
память:
– настроек
– изображений развёртки типа А
– изображений развёртки типа B
– изображений развёртки типа C

3000
3000
1000
200
интерфейс связи с персональным компьютером
USB
размер рабочей части экрана
152 x 91 мм
электрическое питание:
– аккумуляторное
– сеть переменного тока

11 В
220 В, 50 Гц
время непрерывной работы
не менее 9 час
диапазон рабочих температур
от -10 до + 50 °С
степень защиты корпуса
IP 64
габаритные размеры (без ручки для переноса)
290x190x100 мм
масса электронного блока
не более 4,2 кг

Отличительные особенности ультразвукового дефектоскопа Пеленг-415:

• возможность работы по 8 ультразвуковым каналам одновременно;
• удобное изменение параметров и настроек с помощью вращающихся регуляторов;
• встроенные АРД-диаграммы;
• иммерсионный режим работы;
• автоматическая регулировка усиления;
• возможность синхронизации с внешними устройствами;
• три независимых строба АСД;
• возможность обновления программного обеспечения Потребителем;
• встроенные часы и календарь;
• большой широкоформатный цветной дисплей с высокой контрастностью и разрешающей способностью;
• прочный корпус для тяжелых условий эксплуатации;
• возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
• встроенный текстовый редактор.

Комплект поставки ультразвукового дефектоскопа Пеленг-415

Электронный блок дефектоскопа "Пеленг-415" (УД5-415)
1 шт.
УЗ ПЭП
8 шт. *
Кабель соединительный (УЗ ПЭП/электронный блок)
8 шт.**
Кабель соединительный (компьютер/электронный блок)
1 шт.
Блок аккумуляторный
1 шт.
Блок аккумуляторный резервный
1 шт.***
Источник питания сетевой
1 шт.
Программное обеспечение
1 к-кт
Чехол
1 шт.***
Сумка для переноски
1 шт.
Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415).
Руководство по эксплуатации. ЛИВЕ.415119.031 РЭ
1 экз.
Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415).
Паспорт. ЛИВЕ.415119.031 ПС
1 экз.
Дефектоскоп ультразвуковой "Пеленг-415" (УД5-415).
Методика поверки. ЛИВЕ.415119.031 МП
1 экз.

* - Количество и тип УЗ ПЭП в комплекте поставки - по заказу потребителя из прилагаемой номенклатуры УЗ ПЭП

** - при поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП

*** - Поставляется за дополнительную плату по заказу потребителя.
